端子板
6036 1 005-06 | 8対切分標準PFモジュール 0-7ページ印刷
環境条件
使用場所： 屋内
使用温度・湿度： -20°C ～ +80°C の範囲、90% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +90°C の範囲、90% 以下（結露のないこと）

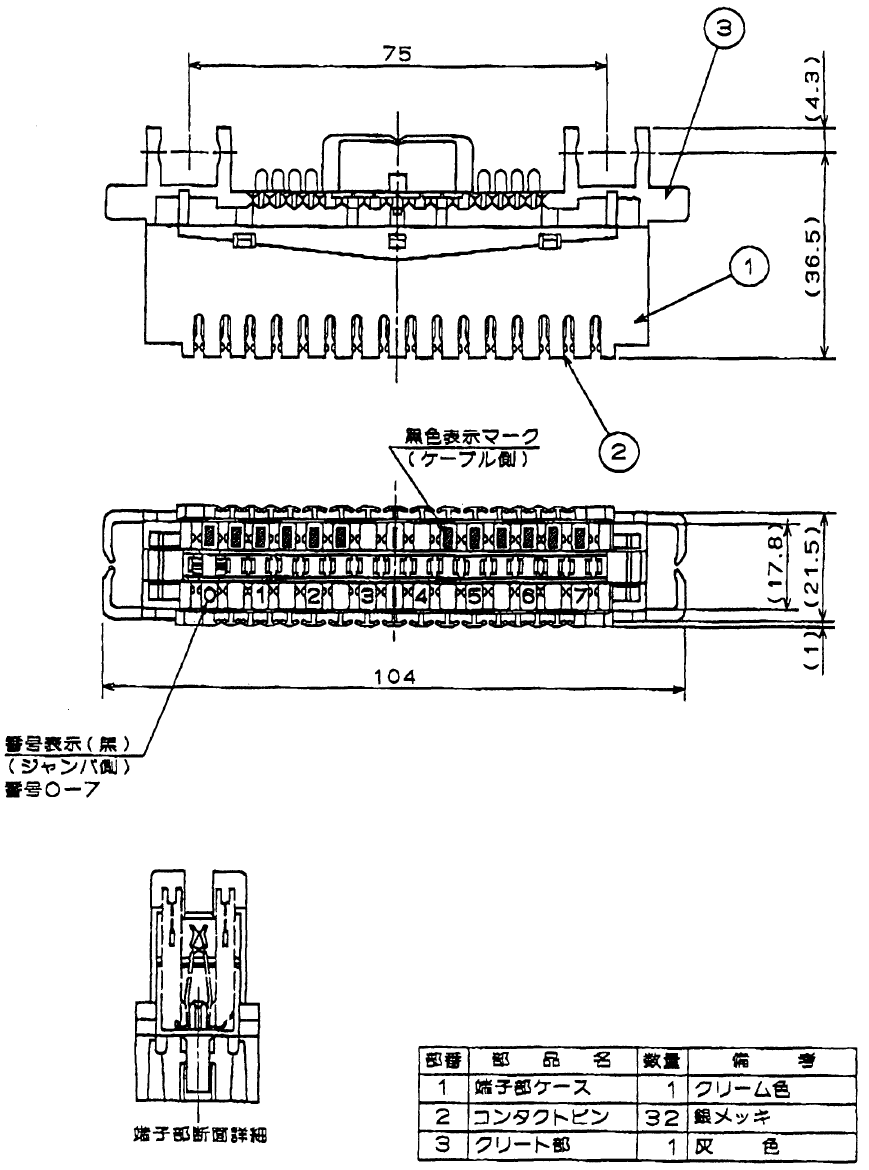

外形寸法図（単位: mm）
接続条件
| 接続線数 | ケーブル側：最大 2本 | ジャンパ側：最大 2本 |
|---|---|---|
| 線径（1本接続） | 被覆外径：φ 0.7 ～ 1.6 mm |
導体径：φ 0.4 ～ 0.8 mm（単線） または φ 0.12 mm ×7 ～ 0.32mm ×7（より線） |
| 線径（2本接続） | 被覆外径：φ 0.7 ～ 1.6 mm | 導体径：φ 0.4 ～ 0.65 mm（単線のみ） |
※ 2本接続の場合、同じ種類・同じ線径に限る
製品の取付け方法は、こちらのPDF資料をご覧ください。 LSA-PLUS 取り付け説明資料（PDF 3.3MB）
