LSA-PLUS 取付け金具
クローネ端子用プロファイルフレーム（PF）ページ印刷

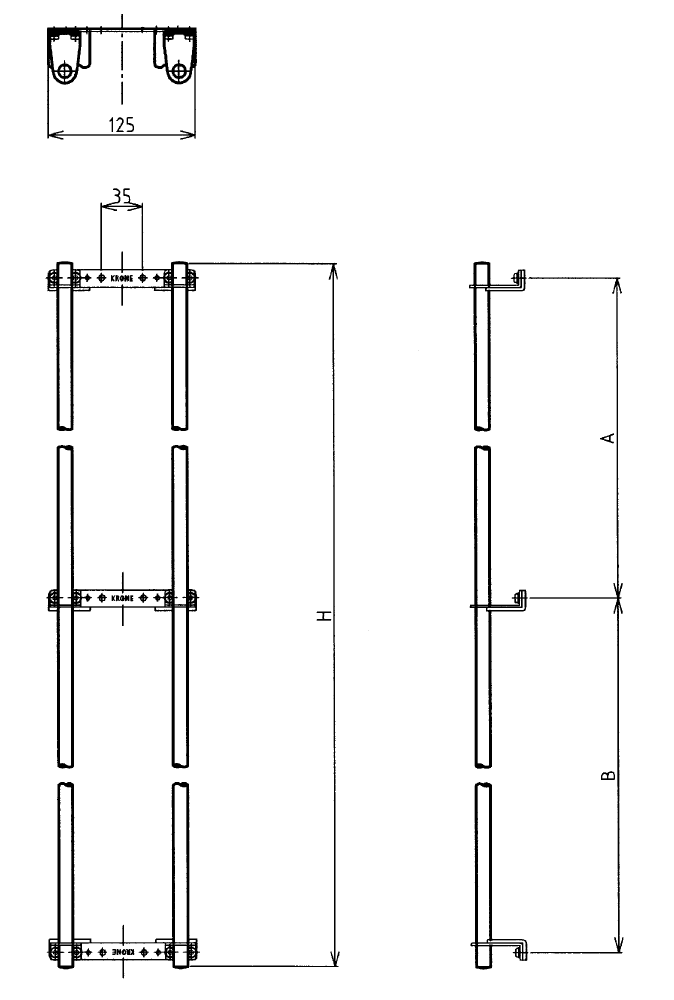

構成（単位: mm）
※H、A、Bは下表参照
| 構成内容 | 数量 |
|---|---|
| エンドピース | 2 |
| PF ロット棒 | 2 |
| PF ロット棒キャップ | 4 |
| 木ねじなべ 4.1 × 13 | 4 |
| Wセムスなべ 4 × 7 | 8 |
| Wセムスなべ 4 × 15 | 4 |
| M4 ナット | 4 |
ラインナップ
下の表は左右にスクロールしてご覧ください
| 実装可能段数 |
名称 |
品番 | 品目コード | H（レール長） | A | B |
|---|---|---|---|---|---|---|

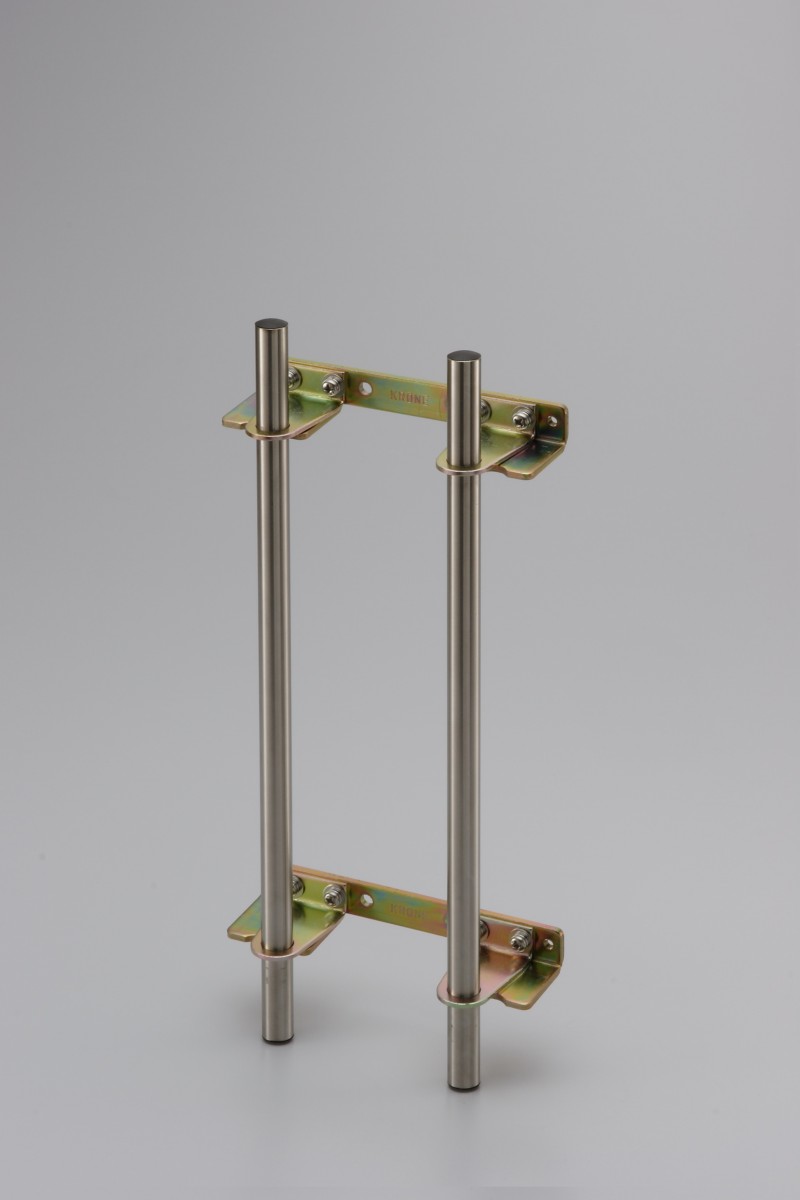

| 1～ 6段 | PFロット棒 5段セット | 6460 1 046-05 | 1111012940 | 190 | 167 | - |
| ～ 14段 | PFロット棒 10段セット | 6460 1 046-10 | 1111012941 | 370 | 347 | - |
| ～ 22段 | PFロット棒 20段セット | 6460 1 046-20 | 1111012942 | 550 | 527 | - |
| ～ 30段 | PFロット棒 30段セット | 6460 1 046-30 | 1111012943 | 730 | 707 | - |
| ～ 38段 | PFロット棒 35段セット | 6460 1 046-35 | 1111012944 | 910 | 887 | - |

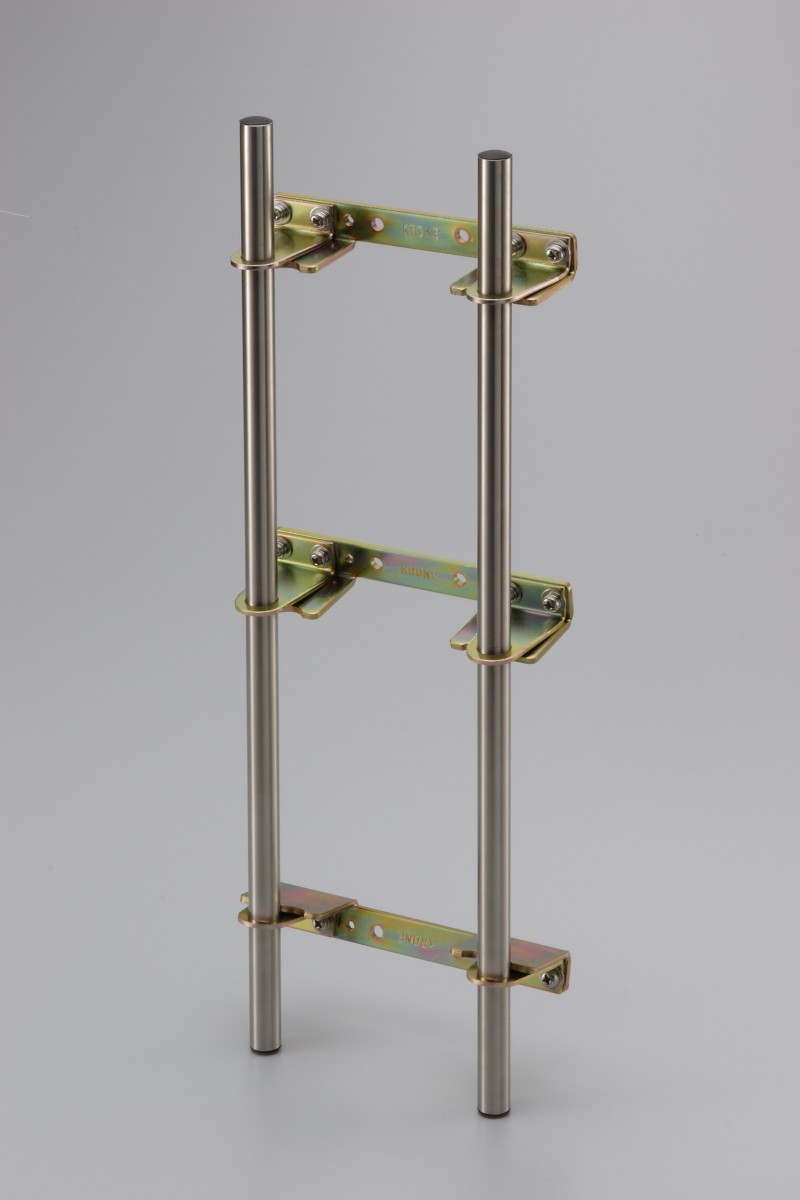

| ～ 45段 | PFロット棒 45段セット | 6460 1 046-45 | 1111012945 | 1090 | 527 | 540 |
| ～ 52段 | PFロット棒 50段セット | 6460 1 046-50 | 1111012946 | 1270 | 527 | 720 |
| ～ 62段 | PFロット棒 60段セット | 6460 1 046-60 | 1111012947 | 1450 | 707 | 720 |
| ～ 72段 | PFロット棒 70段セット | 6460 1 046-70 | 1111012948 | 1690 | 720 | 913 |
|
～ 77段 |
PFロット棒 75段セット | 6460 1 046-75 | 1111022462 | 1800 | 720 | 913 |
使用方法
製品の取付け方法は、こちらのPDF資料をご覧ください。 LSA-PLUS 取り付け説明資料（PDF 3.3MB）
