端子板

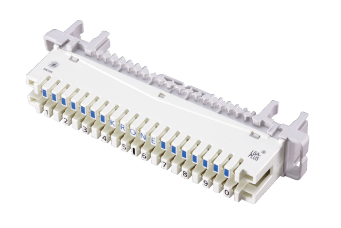

6468 2 050-10 | 10対切分心線変換PFモジュールページ印刷
環境条件
使用温度・湿度： -20°C ～ +80°C の範囲、90% 以下（結露のないこと）

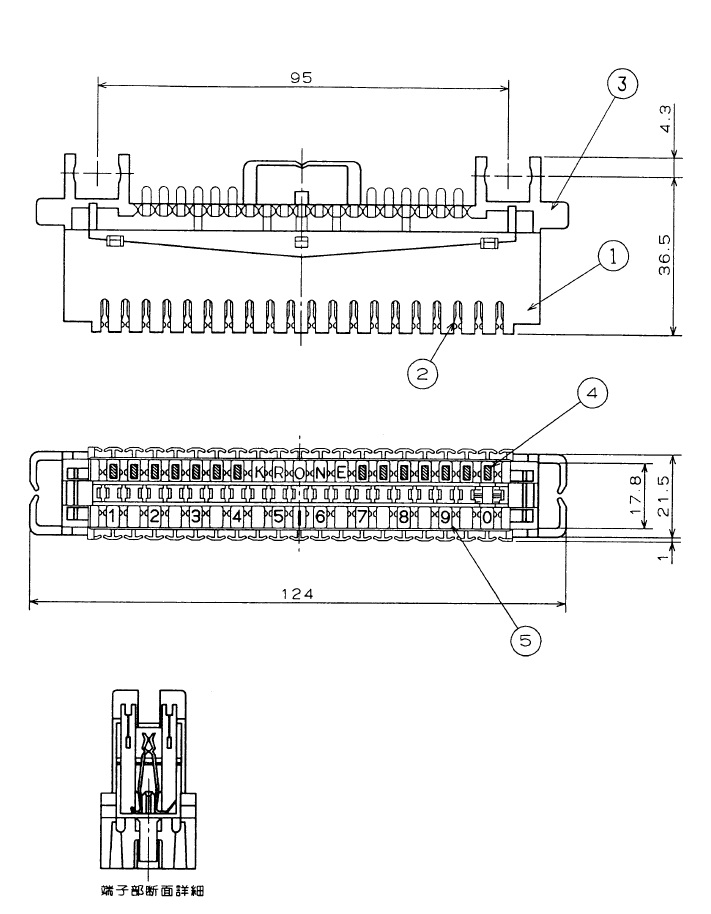

外形寸法図（単位: mm）
| 番号 | 部品名 | 数量 | 備考 |
|---|---|---|---|
| 1 | 端子部ケース | 1 | クリーム色 |
| 2 | コンタクトピン | 40 | 銀メッキ |
| 3 | クリート部 | 1 | 灰色 |
| 4 | ケーブル側マーキング | 14 | 青色 |
| 5 | 番号表示 | 10 | 黒色 1~0 |
接続条件
ケーブル側
| 接続線数 | 最大 1本 |
|---|---|
| 被覆外径 | φ 1.65 ～ 1.9 mm |
| 導体径 | φ 0.65 ～ 0.9 mm |
ジャンパ側
| 接続線数 | 最大 2本※ |
|---|---|
| 被覆外径 | φ 0.7 ～ 1.5 mm |
| 導体径 | φ 0.4 ～ 0.8 mm |
※ 2本接続の場合、導体径が同一心径かつ φ 0.5 ～ 0.65 mm の範囲に限る
製品の取付け方法は、こちらのPDF資料をご覧ください。 LSA-PLUS 取り付け説明資料（PDF 3.3MB）
仕様
| 項目 | 測定条件 | 性能 |
|---|---|---|
| 絶縁抵抗 | DC 500 V | 50000 MΩ 以上 |
| 耐電圧 | AC 2kV/1分間、端子間、端子-アース間 | 絶縁破壊がないこと |
| 接触抵抗 | 導体抵抗含む | 10 mΩ 以下 |
| 動作減衰量 | DC～2 MHz | 0.1 dB 以下 |
| 漏話減衰量 |
0.3～3.4 kHz 3.4～10 kHz 10 kHz～1.2 MHz 1.2～20 MHz |
110 dB 以上 100 dB 以上 60 dB 以上 50 dB 以上 |
| 質量 | - | 約 60 g |
