GDTとは
GDTとは
GDT（Gas Discharge Tubes）とは、金属線路に侵入してくる雷サージを低電圧に下げる部品です。
アレスタまたはガス入り放電管とも呼ばれます。
- もともとは通信線路の雷サージを低減させる目的で開発された部品です。
- セラミックなどの絶縁物を電極で挟み込んだ部品です。セラミック内は安定した放電を得るためにガスが封入され、電極には放電しやすくするための活性物が塗布されています。
- 2極、3極の製品が一般的です。
| 回路図※ | 写真 | |

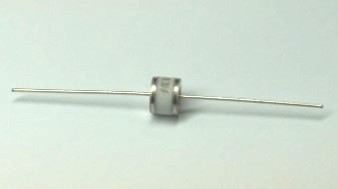

| 2極GDT |  |
 |
| 3極GDT |  |
 |
※JIS C 5381-311で決められているGDTの回路図です。
※GDTに方向性はありません（回路図中の●はガス入りであることを示しています）。
GDTの動作

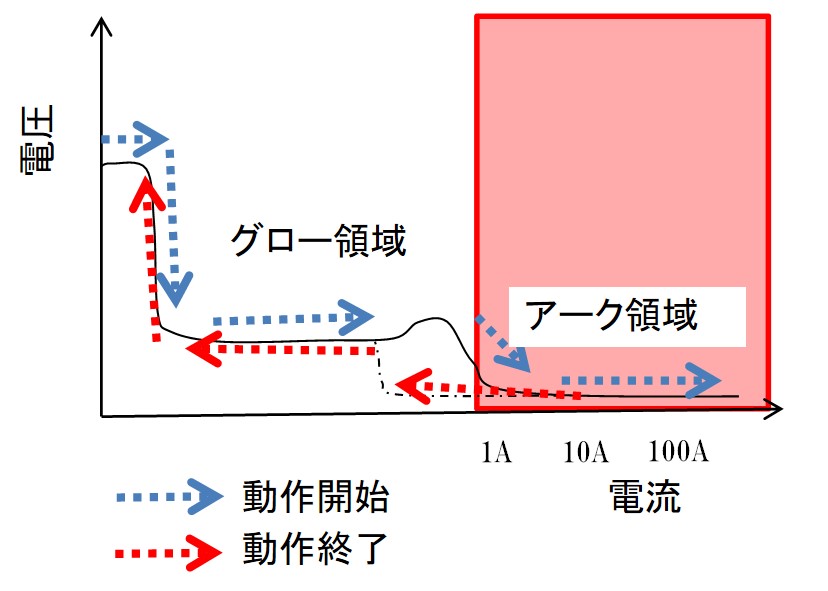

GDTの電極間は設計した電圧で放電します。電極間に設計値（放電開始電圧）を超える電圧（雷サージなど）が印加されると放電を開始して、雷サージを低電圧に落とします。放電は上図の通りグロー放電領域からアーク放電領域へと移行します。
- 特徴
・放電開始後に低電圧となることで、自己発熱が小さいことから、小型で高電流耐量を有しています。
・静電容量が小さい（~数pF）ので、高周波信号での通信・信号線路に容易に使用することができます。
- 使用上の注意
GDTの使用を検討されている回路が上図のアーク領域の電流（例えば1A以上）を供給可能な場合（例えば電源回路など）では続流を起こす可能性があることです。続流とは雷サージ消失後に回路から供給される電力でスイッチング（放電）状態を維持する現象です。このような回路ではバリスタと組み合わせたAV11、13、14、AV3P1、2の使用をご検討ください。
GDTの使用例
- 通信・信号線路
|

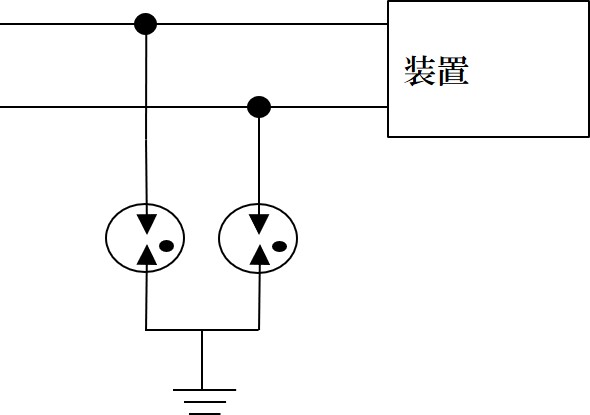

2極GDTの使用例 |

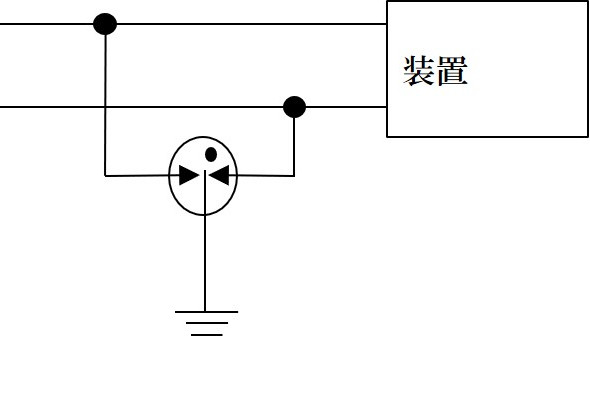

3極GDTの使用例 |
通信・信号線路に2極GDTを使用する場合は、各線路に対して並列に2極GDTを接続します。また、各2極GDTの接地は共通で接続します。
3極GDTを使用する場合は、各線路を3極GDTの両端電極に接続します。接地は中央電極と接続します。

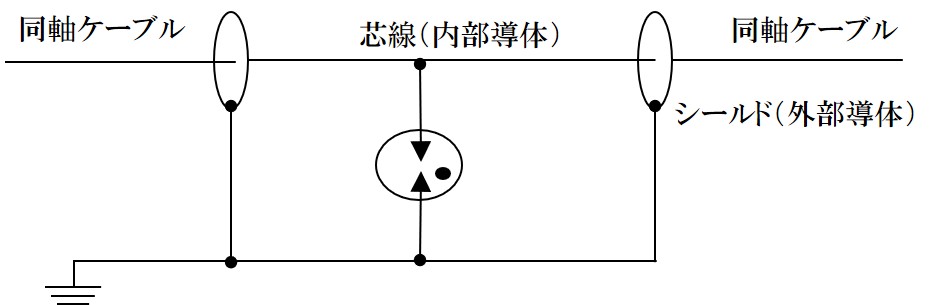

- ケーブル TVなどの同軸ケーブル
同軸ケーブルにGDTを使用する場合は芯線（内部導体）とシールド（外部導体）との間に2極GDTを接続します。また、接地はシールド（外部導体）と共通で接続します。
GDTは避雷管タイプの同軸用SPD内にも内蔵されています。基本的には同軸用SPDをご使用ください。
（避雷管タイプの同軸用SPDを使用することで上図と同等の回路を形成できます。）
その他の使用例はこちらをご参照ください。
