端子板

SA-9ページ印刷

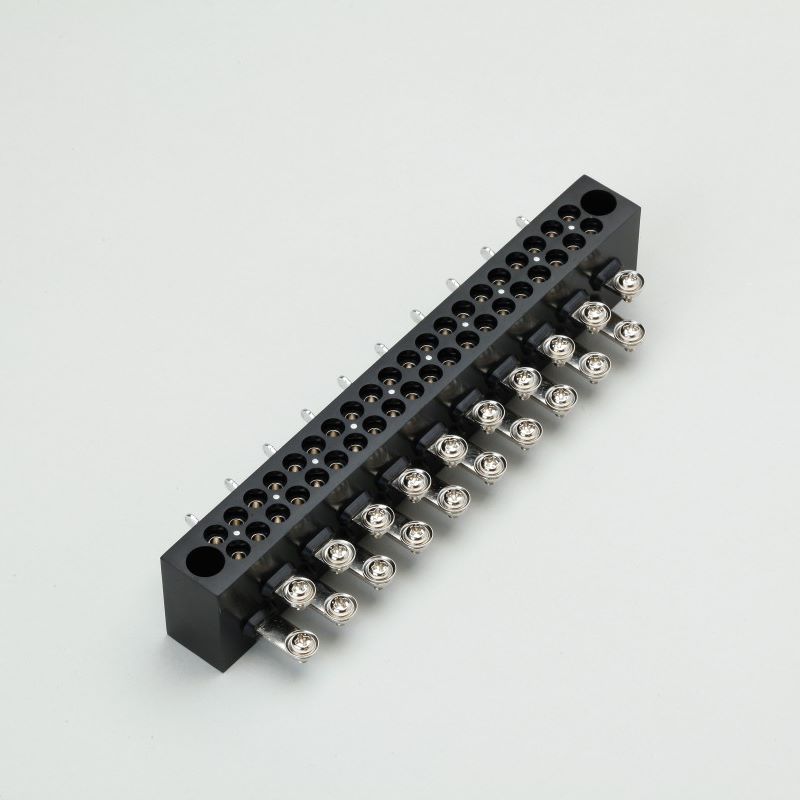

  • SA-9端子板

通信ケーブル20芯を接続する端子板

片側がねじ端子のため、接続替えができます。
Uリンクを使って、簡単に開閉試験・モニター試験を
行えます。

キーワード 10対　はんだーねじ　切分機構あり
製品情報 製品名：SA-9端子板
品目コード：1112001161

この製品についてのお問い合わせはこちら

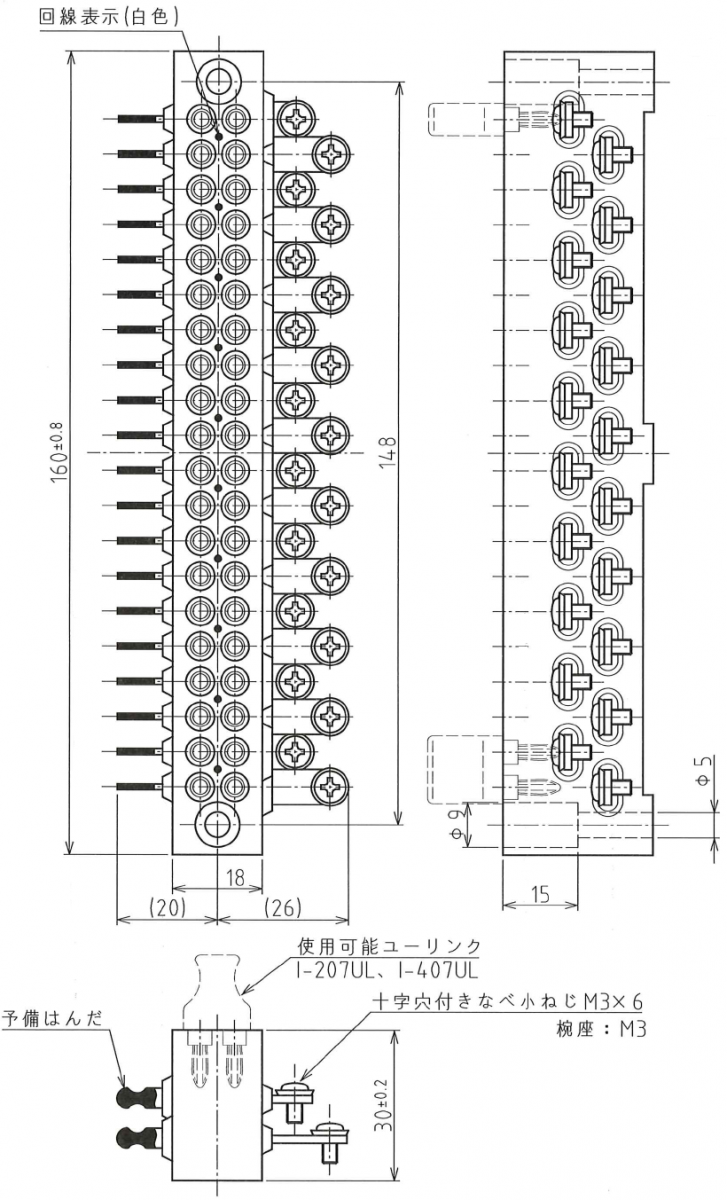

外形寸法図（単位: mm）

端子板SA-9の外形寸法図

仕様

端子構造 片はんだ、片ねじ　10列 2段
絶縁材料 エポキシ樹脂
絶縁抵抗（各端子間、全端子取付けねじ間） 直流 500V メガーにて　10000MΩ 以上
ねじ端子の大きさ M3 × 6
適合心線径 0.5 ～ 2 mm2
質量 225 g

資料ダウンロード

SA-9_仕様書・外観図（PDF）

ダウンロード

この製品についてのお問い合わせはこちら

関連する製品

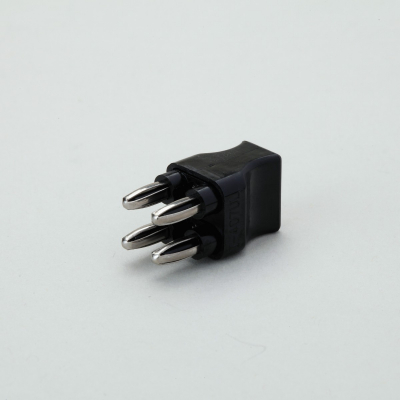

I-407UL

Uリンク・試験プラグ

SA-8 端子板、SA-9 端子板、SA-13 端子板に適応 信号回線の切り分け、片側ループ試験に使用

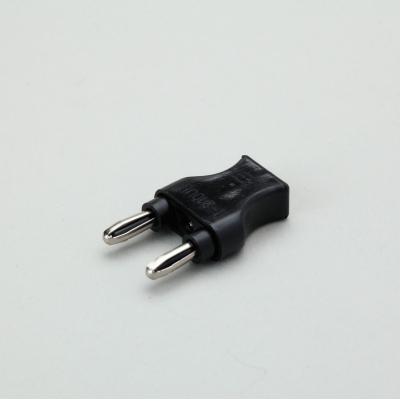

I-207UL
