端子板

SA-8ページ印刷

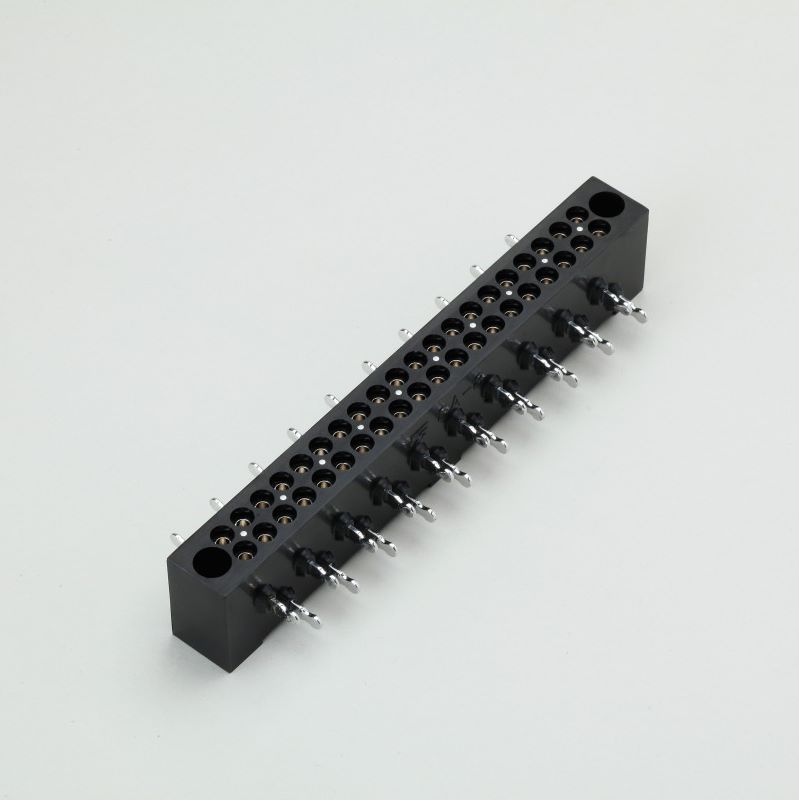

  • SA-8

通信ケーブル20芯を接続する端子板

両側がはんだ端子なので、しっかりと固定でき
接触不良が起こりにくい。
Uリンクを使って、簡単に開閉試験・モニター試験を
行えます。

キーワード 10対　はんだーはんだ　切分機構あり
製品情報 製品名：SA-8端子板
品目コード：1112001152

この製品についてのお問い合わせはこちら

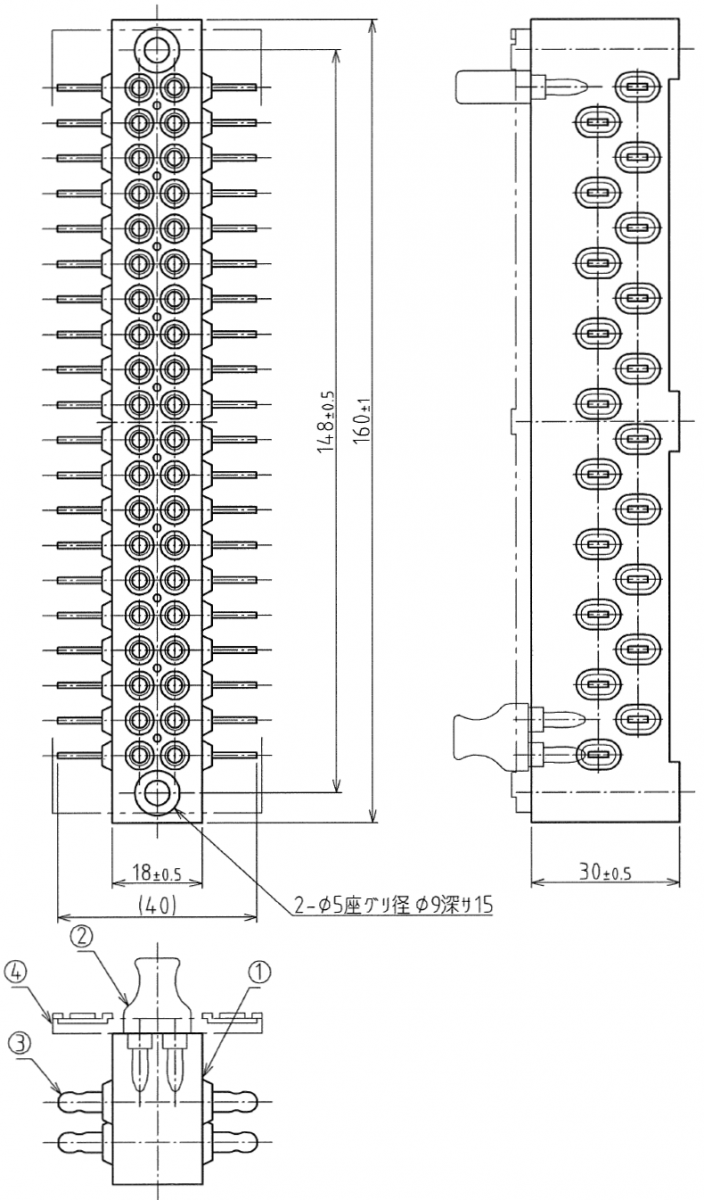

外形寸法図（単位: mm）

SA-8 の外形寸法図

仕様

端子構造 両側はんだ　10列 2段
絶縁材料 エポキシ樹脂
絶縁抵抗（各端子間、全端子取付けねじ間） 直流 500V メガーにて　10000MΩ 以上
適合心線径 0.5 ～ 2 mm2
質量 200 g

資料ダウンロード

SA-8_仕様書・外観図（PDF）

ダウンロード

この製品についてのお問い合わせはこちら
