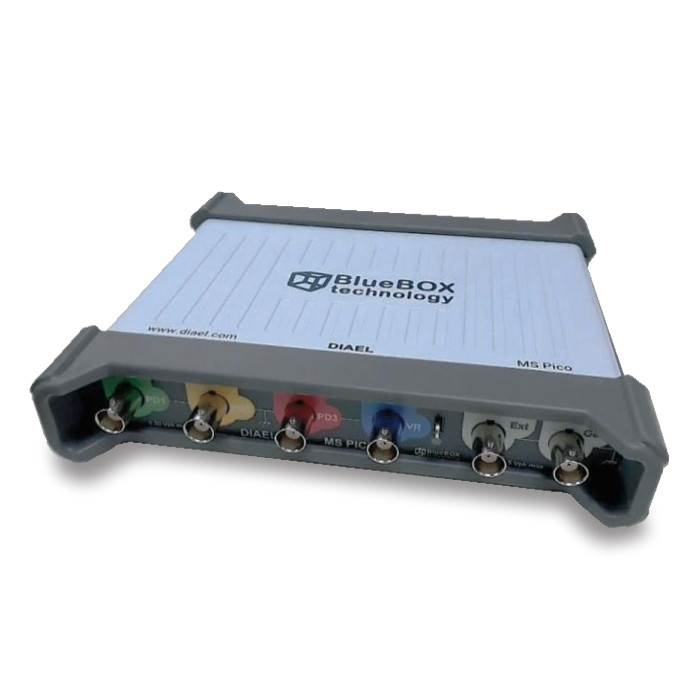

部分放電測定器

【短時間スポット測定用】MS Picoページ印刷

活線状態の電力ケーブルに発生する部分放電を測定するための装置です。
絶縁破壊の初期症状にあたる部分放電を捉えることで、問題の早期検知が可能です。

測定対象
・電力ケーブル（1kV~500kV)　
・変圧器
・電動機（回転機）
・電源キャビネット
・スイッチギア　など

・短時間スポット測定に適した測定器です。
・部分放電法の最大課題であるノイズ問題を解決。ノイズに埋もれる小さな部分放電信号でも抽出できます。
・ソフトウェアに実装されている機能により、部分放電の発生要因 (コロナ放電、内部部分放電、沿面放電など)を推測できます。

キーワード	Ampacimon S.A.　部分放電測定器

この製品についてのお問い合わせはこちら

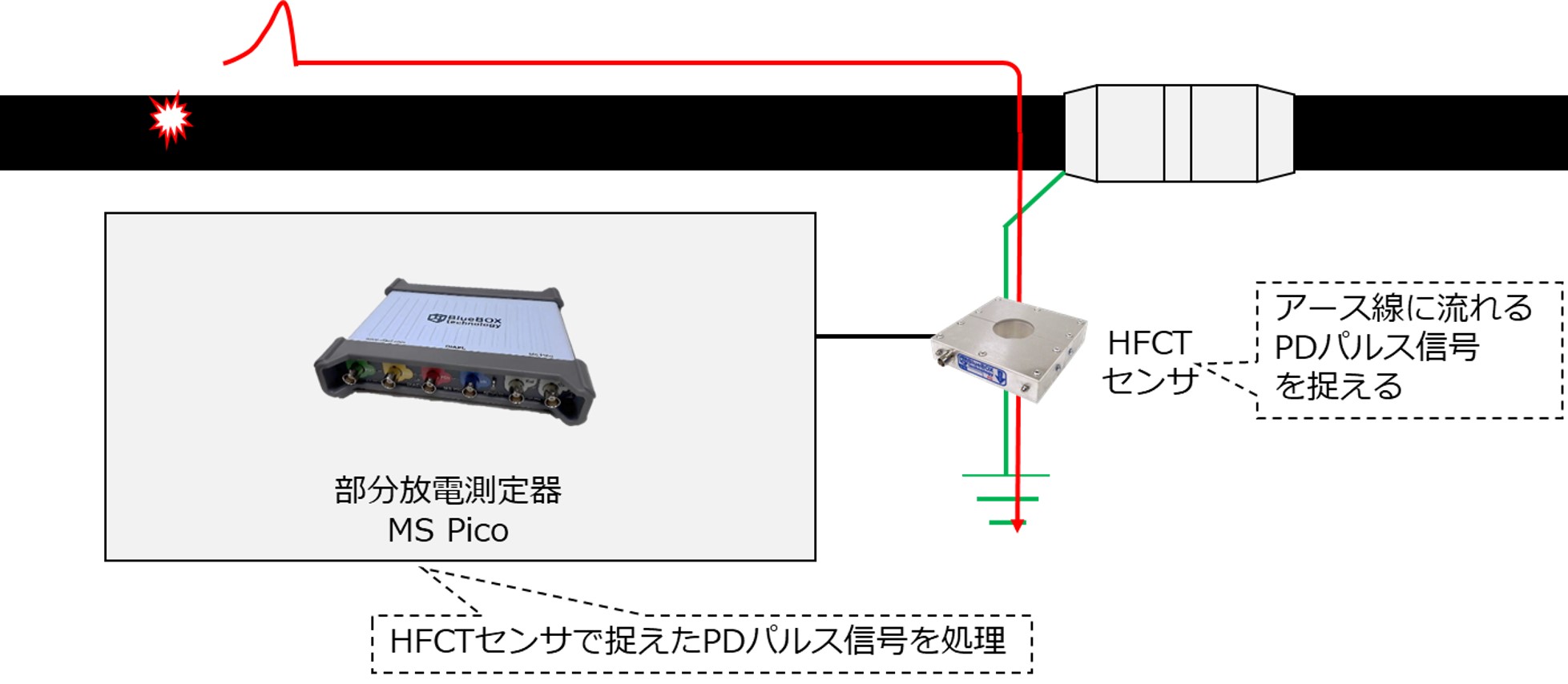

測定方法概要

PC接続と要件	USB 3.0 SuperSpeed（USB 2.0互換、パフォーマンス低下）
寸法	(W)190mm x (D)170mm x (H)40mm
重量	0.5 kg 未満
温度	動作温度： 0℃ から 40℃ 保管温度：-20°C から 60°C
湿度	動作時: 5% から 80%RH（結露しないこと）
環境	最大2000mの高度および EN61010汚染度2
適合規格・指令	安全：EN61010-1:2010に準拠 EMC：EN61326-1:2013 および FCC Part15 Subpart Bに準拠環境：RoHSおよびWEEE準拠

※詳細な仕様は下記に掲載のカタログをご参照ください。

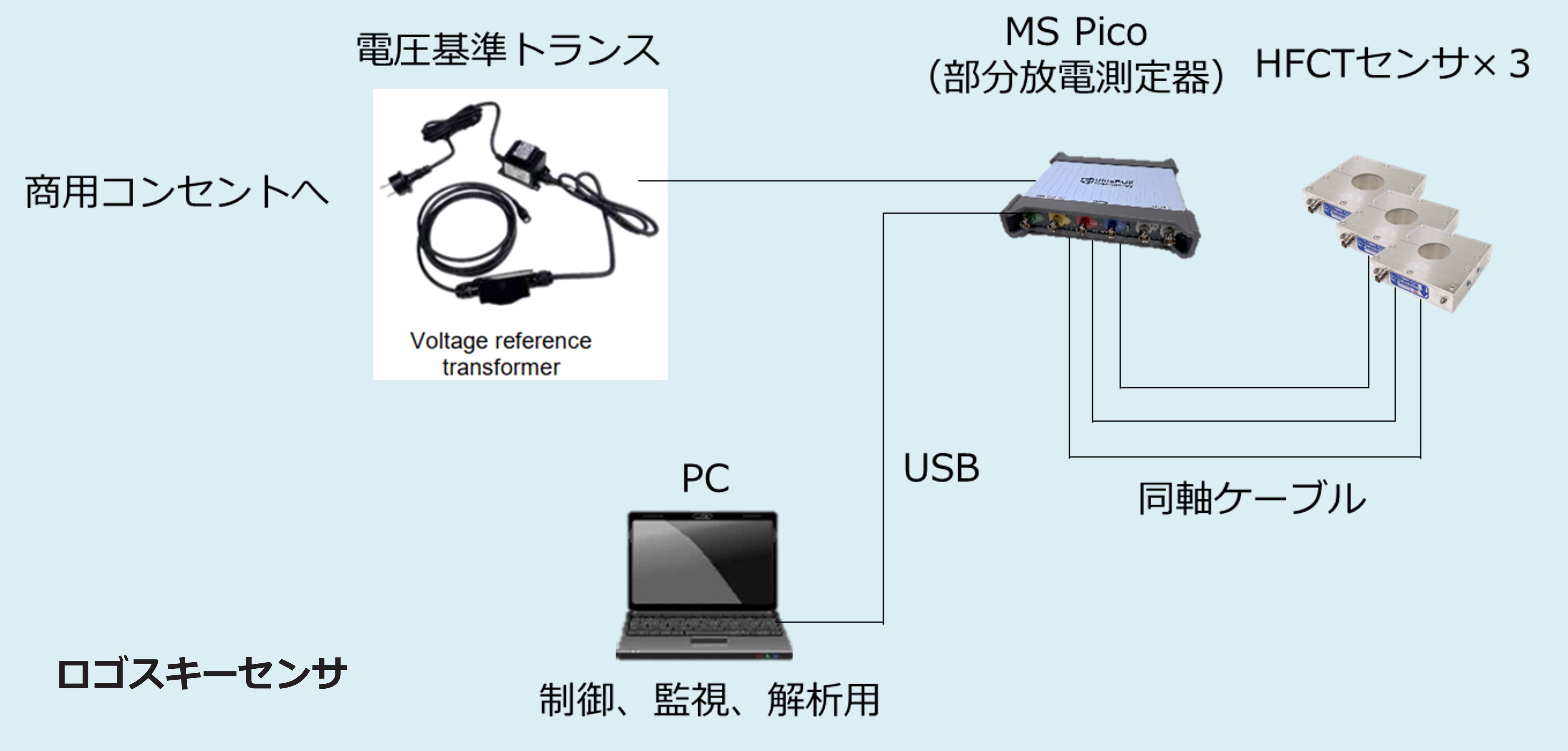

MS Pico収容ケース（収容ケース内には以下が含まれます。）	1台
MS Pico 本体	1台
HFCTセンサ	3台
同軸ケーブル(HFCTセンサ用)	3本
保護モジュール	4個
基準電圧セット(トランス+ケーブル＋変換コンセント	1式
ロゴスキーセンサ	1台
電源ケーブル(AC電源アダプタ,USB変換ケーブル)	1本
通信ケーブル(USB A-USB B)	1本
キャリブレータ　1台	1台
キャリブレーション用ケーブル	2本
BNC-バナナプラグ交換コネクタ	1個
同軸ケーブル(MS Pico-キャリブレータ間)	1本

※制御用/解析用PCが別途必要です。

当社では本製品等を使った測定サービスも承っております。
詳細は下記の画像リンク先のページをご参照ください。

MS-Pico カタログ（PDF）
