同軸用SPD

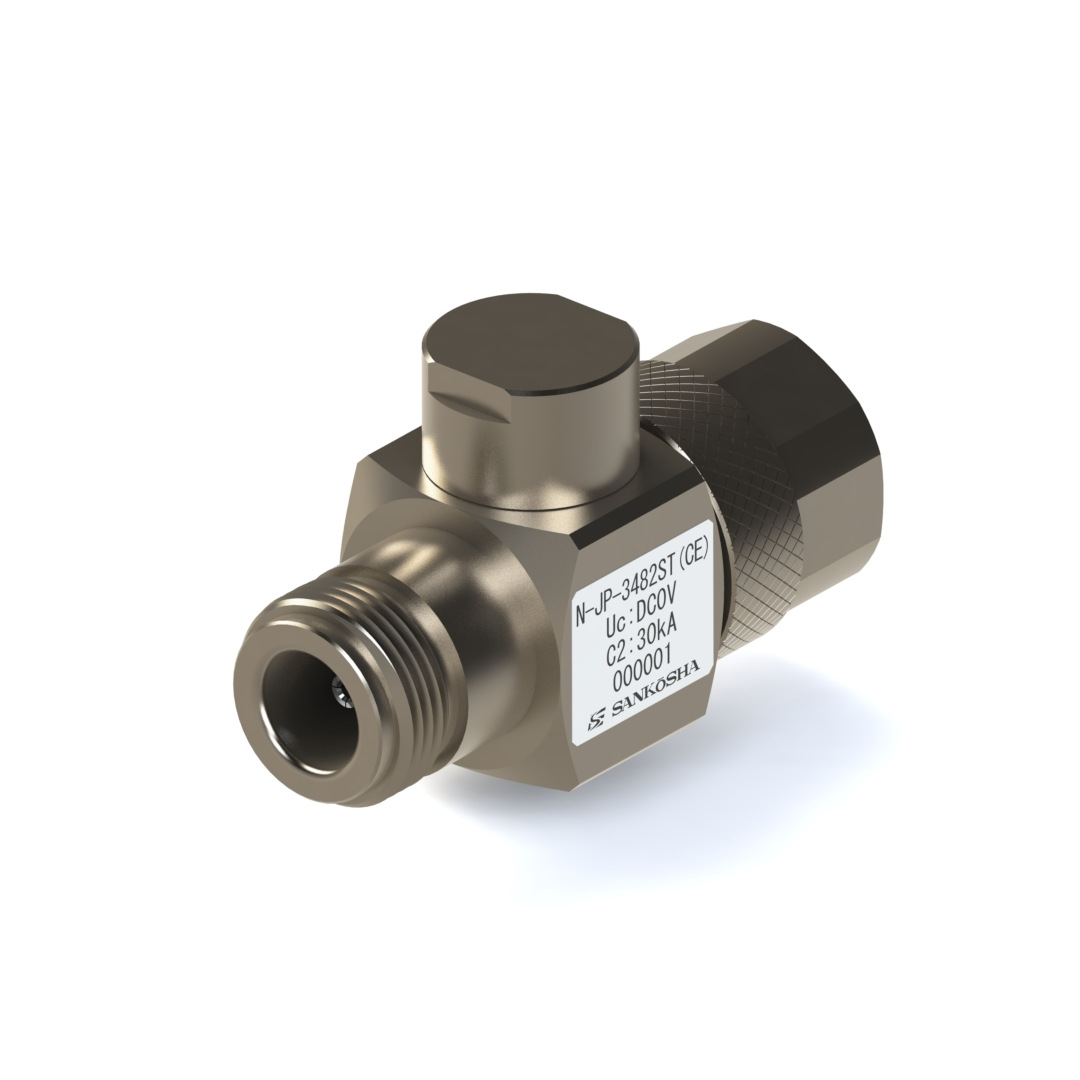

【2025年4月販売開始】N-JP-3482ST(CE)ページ印刷
環境条件
使用場所： 屋内・屋外（※）
使用温度・湿度： -40°C ～ +85°C の範囲、90% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +85°C の範囲、90% 以下（結露のないこと）
※屋外で使用の場合、コネクタ接続部は防水性維持のため自己融着テープ等による養生処理が必要です。

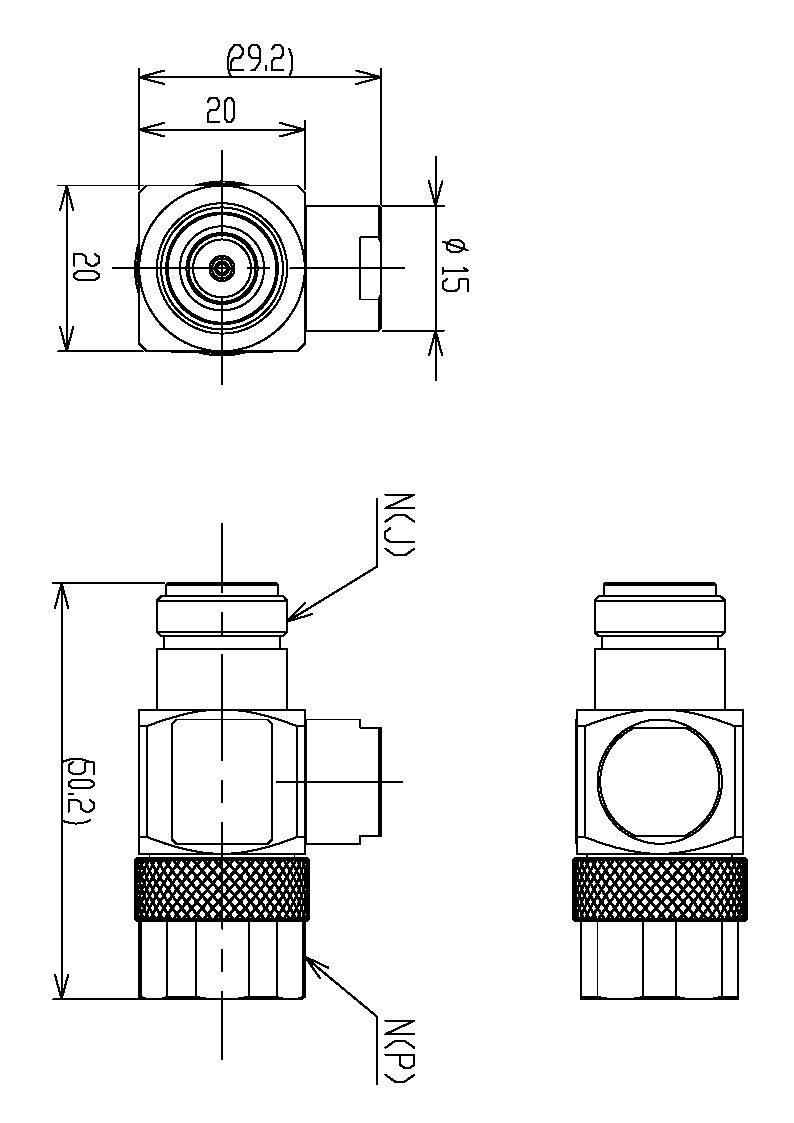

外形寸法図（単位: mm）
仕様
| 項目 | 条件 | 性能 |
|---|---|---|
| 周波数帯域 | - | 3.4GHz ～ 8.2 GHz（DC重畳不可） |
| 特性インピーダンス | - | 50 Ω |
| 挿入損失 | - | 0.2 dB 以下 |
| V. S. W. R | - | 1.35 以下 |
| 許容電力 | - | 最大 100 W |
| 最大連続使用電圧 | - | DC 0 V |
| 電圧防護レベル | 1.2/50μs、10kV | 20 V 以下 |
| 電圧防護レベル | 10/200μs、10kV | 20 V 以下 |
| インパルス耐久性 | カテゴリーC2、8/20μs | 30 kA、10 回 |
| インパルス耐久性 | カテゴリーD1、10/350μs | 2.5 kA、2回 |
| コネクタ | - | N形（P-J） |
| 質量 | - |
約 93 g |
