周波数応答分析装置 M5500ページ印刷
主な用途
・変圧器のオフライン試験
・変圧器のコンディション評価

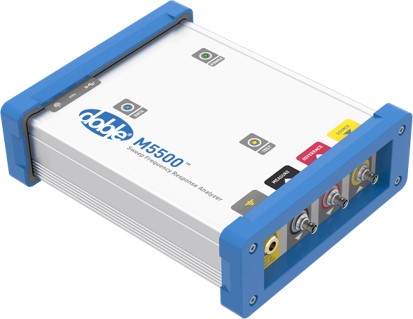

M5500は、M5400の後継機種として、開発された製品で、機械的ストレス・輸送などの原因による機械的な故障や変圧器内おける巻線の動きを検知出来ます。
変圧器に励起信号を送信し、広い周波数帯域に渡って戻る信号を測定します。
次に示す装置内部の機械不良を突き止めることが可能です。
・コアの動き
・巻線の変形やずれ
・コアから接地点までの欠陥
・巻線の部分的な破断
・フレームの歪み
・クランプ構造の破壊または緩み
・巻線のショート及び断線
| キーワード | Doble Engineering Company |
|---|---|
| 製品情報 |
製品名：M5500 |
主な仕様
| 診断用PC | ノートPCもしくはデスクトップPCを準備ください |
|---|---|
| 入力電圧 | DC 24 V |
| 周波数範囲 |
10Hz ～ 25MHz ※周波数範囲内で設定可 |
| 寸法 | (W)31.0cm × (H)9.4cm × (D)24.0cm |
| 質量 | 約 3.2 kg |
| 温度 |
使用温度・湿度：-25°C ～ +55°C 保管温度・湿度：-25°C ～ +70°C |
| 湿度 | 95% 以下（結露なきこと） |
本製品の構成
本体とアクセサリ
| 構成品 | 数量 |
| キャリーケース | 1 |
| M5500本体 | 1 |
| AC/DC電源アダプタ | 1 |
| AC電源コード | 1 |
| M5STR（動作テスト用リファレンスモジュール） | 1 |
ケーブル類
| 構成品 | 数量 |
| SFRAテストケーブルアセンブリ | 1 |
| 短絡用リードのセット | 4 |
| 銅製バッテリークリップ | 2 |
| アースケーブル | 1 |
| USB A/B 通信ケーブル | 1 |
| ケーブルバッグ | 1 |
