電源用SPD

【新製品】交流100/200V系 単相2線用 クラスII,III SPD | MZEV2-200ページ印刷

  • RoHS

IEC 61643-11:2011 / JIS C 5381-11:2014

低圧電源用 JIS クラスII, III SPD
交流100V系 または 交流200V系
単相2線

●低圧電源機器の保護に
・EV充電装置などの各種装置の電源保護用
・照明盤などの盤内への組み込み

・小型で装置内に省スペースで設置可能、ネジ固定品
・1台で、線間、対地間を同時に保護可能
・劣化診断機能、切離し機構搭載

キーワード クラスII クラスIII 交流100V 交流200V 単相2線
製品情報 製品名:MZEV2-200
品目コード:1111050121

この製品についてのお問い合わせはこちら

環境条件

使用場所: 機器室および器具箱内

使用温度・湿度: -40°C ~ +85°C、90% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +85°C、90% 以下(結露のないこと)

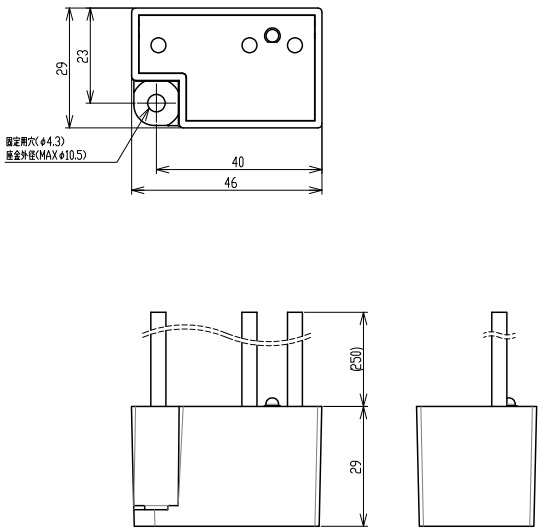

外形寸法図(単位: mm)

配線図と接続条件

電線

識別と色 L1:赤、L2:黒、PE:緑/黄
サイズ L1、L2、PE:AWG 14

仕様

試験規格 IEC 61643-11:2011 / JIS C 5381-11:2014
試験クラス分類 クラス II、III
定格動作電圧

交流 240 / 120 V
最大連続使用電圧 UC

L - L、L - PE 間

交流 275 V
開回路電圧 UOC

1.2/50 μs

5 kV
電圧防護レベル UP L - PE 間 1.35 kV 以下
過電流保護 MCCB:50AF / 50AT
定格短絡電流 ISCCR L - PE 間 交流 5 kA
一時的過電圧特性 UT L - PE 間 交流 335 V、5s
漏電電流 IPE L - PE 間、交流 255 V 1 mA 以下
公称放電電流 In 8/20 μs 2.5 kA【1線】
最大放電電流 Imax 8/20 μs 5 kA【1線】
電圧保護定格 VPR 1.2 kV 以下
ポートの数 1ポート
取付方法 ねじ固定
保護等級の分類 IP 20
劣化表示

LED点灯: 正常/ LED消灯: 劣化(要交換)

推奨外部分離器 NF50-SMU(三菱電機製)
質量

約 56 g

資料ダウンロード

MZEV-200共通_仕様書(PDF)

MZEV2-200_外観図(PDF)

MZEV-200共通_取扱説明書(PDF)

MZEV-200共通_CADデータ(DXF)
