同軸用SPD
【新製品】劣化診断付き同軸用SPD CX-E-60(R)ページ印刷
JIS C 5381-21:2014
JIS C 61000-4-5:2018

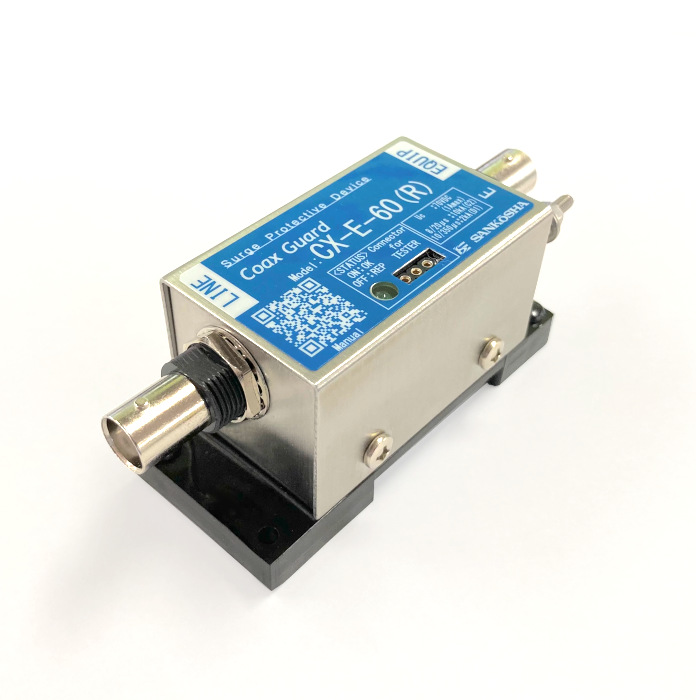

劣化診断付き同軸用SPD
監視カメラを雷サージから保護する同軸用SPD
・アナログカメラの保護
・NTSC 機器
・AHD1.0, 2.0および3.0機器
・HD-TVI1.0, 2.0および3.0機器
・同軸-LANコンバータの保護
BNC形コネクタ
LINE側を外線に、EQUIP側を被保護機器側に接続します。

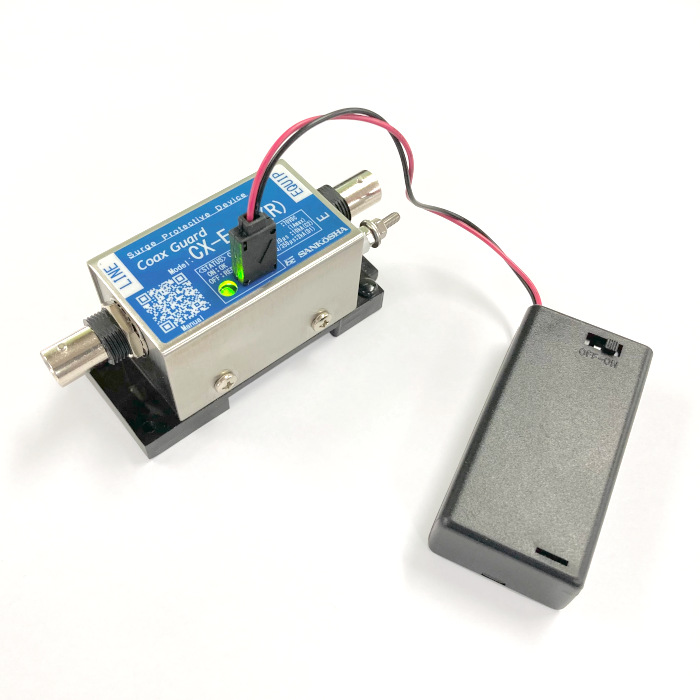

テスターZPT1（別売り）を使って劣化診断できるため、メンテナンスし易い
カテゴリ C2・カテゴリ D1 に対応
DINレール（35mm幅）に取り付け可能
| キーワード | 劣化診断 BNC形 50Ω 75Ω カテゴリC2 カテゴリD1 |
|---|---|
| 製品情報 |
製品名：CX-E-60(R) 品目コード：1111050117 |
環境条件
使用場所： 屋内
使用温度・湿度： -40°C ～ +85°C の範囲、90% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +85°C の範囲、90% 以下（結露のないこと）

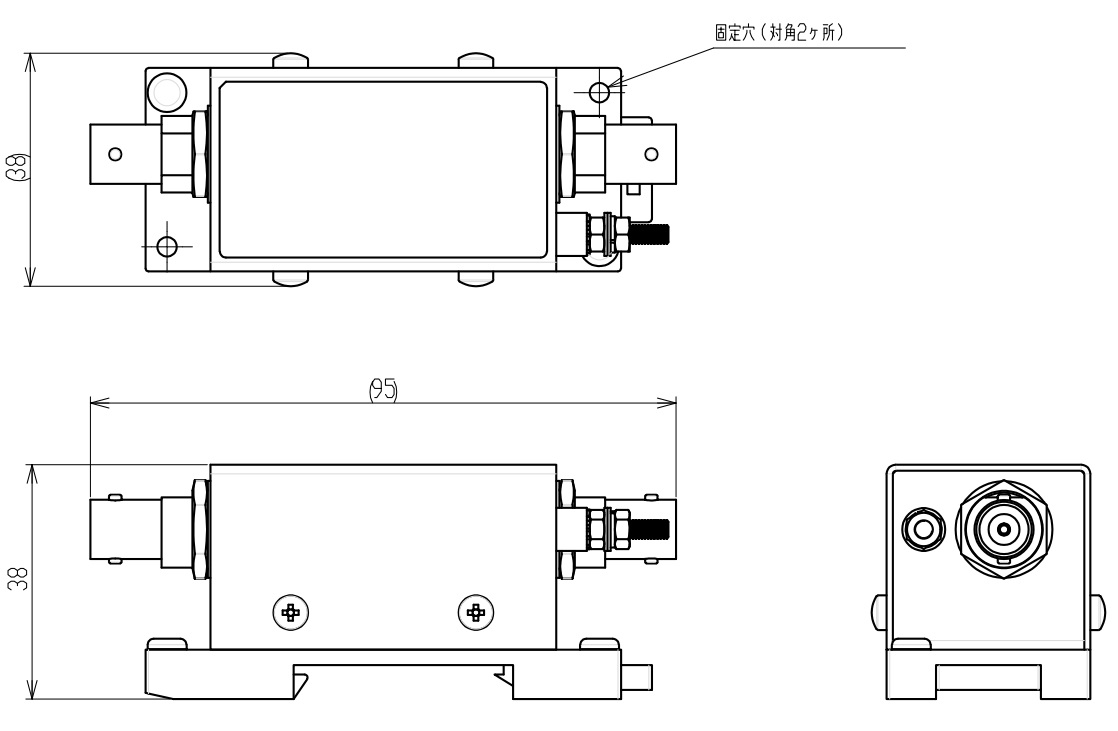

外形寸法図（単位: mm）
仕様
| 項目 | 条件 | 性能 | 備考 |
|---|---|---|---|
| 周波数帯域 | - | DC ～ 50 MHz | - |
| インピーダンス | - | 50 Ω、75 Ω | - |
| 挿入損失 | DC ～ 50MHz | 1.0 dB 以下 | - |
| 最大連続使用電圧 UC | - | DC 70 V | 中心導体 - 外部導体間 |
| 定格電流 | - | 1 A | - |
| ブレークダウン電圧 | 1 mA | 90 V 以下 | 中心導体 - 外部導体間 |
| 100V/s ピークホールド | 280 V 以下 | 各導体 - 外部導体間 | |
| 電圧防護レベル | 1.2/50 μs、10 kV | 250 V 以下 | 中心導体 - 外部導体間 |
| 500 V 以下 | 各導体 - 接地間 | ||
| インパルス耐久性 | 8/20 μs |
10 kA、10 回 |
カテゴリー C2 |
| 10/350 μs | 2 kA、2 回 | カテゴリー D1 | |
| 絶縁抵抗 | DC 100 V | 100 MΩ 以上 | 各導体 - 接地間 |
| DC 70 V | 35 MΩ 以上 | 中心導体 - 外部導体間 | |
| 交流耐久性 | 50Hz、1A、1s | 5 回 | 各導体 - 接地間 |
| 直流抵抗 | 1A | 1 Ω ± 20% | 中心導体 LINE - EQUIP 間 |
| 過負荷故障モード | - | モード 3 | - |
| 劣化診断 | 専用テスターにて | LED点灯: 正常/ LED消灯: 劣化（要交換） | - |
| 質量 | - | 約 110 g | - |
