同軸用SPD
N-JP-2260STページ印刷
無線機器やアンテナ等を雷サージから保護する同軸用 SPD（同軸避雷器）
主な保護機器
・WiFi 7
・第5世代移動通信システム「5G」
・ローカル５G（Sub6帯）
・無線通信機器
・ETC2.0
・ITS（高度道路交通システム）
・無線LAN 2.4GHz帯、5GHz帯
λ/4 ショートスタブ形
N形（P-J）コネクタ
6GHz までの高周波に対応
カテゴリ C2・カテゴリ D1 対応
アース配線が不要
| キーワード | N形 50Ω カテゴリC2 カテゴリD1 |
|---|---|
| 製品情報 |
製品名：N-JP-2260ST 品目コード：1111050073 |
環境条件
使用場所： 屋内・屋外（※）
使用温度・湿度： -40°C ～ +85°C の範囲、90% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +85°C の範囲、90% 以下（結露のないこと）
※屋外で使用の場合、コネクタ接続部は防水性維持のため自己融着テープ等による養生処理が必要です。

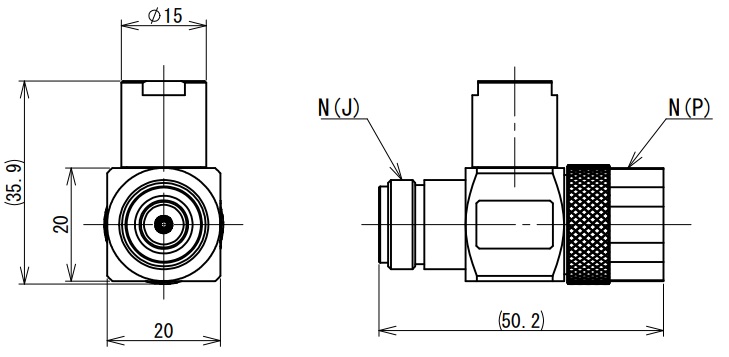

外形寸法図（単位: mm）
仕様
| 項目 | 条件 | 性能 |
|---|---|---|
| 周波数帯域 | - | 2.2GHz ～ 6.5 GHz（DC重畳不可） |
| 特性インピーダンス | - | 50 Ω |
| 挿入損失 | - | 0.2 dB 以下 |
| V. S. W. R | - | 1.35 以下 |
| 許容電力 | - | 最大 100 W |
| 電圧防護レベル | 1.2/50μs、10kV | 20 V 以下 |
| 電圧防護レベル | 10/200μs、10kV | 20 V 以下 |
| インパルス耐久性 | カテゴリーC2、8/20μs | 30 kA、10 回 |
| インパルス耐久性 | カテゴリーD1、10/350μs | 2.5 kA、2回 |
| コネクタ | - | N形（P-J） |
| 質量 | - |
約 100 g |
