LAN用SPD

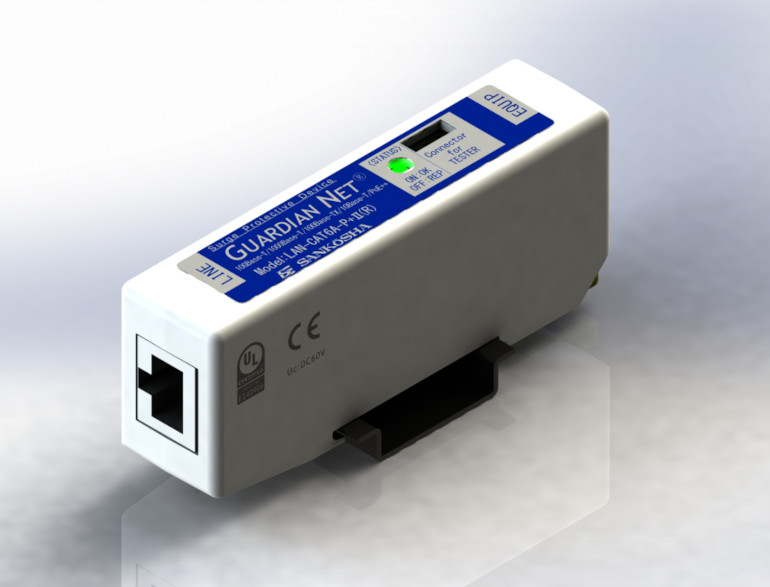

劣化診断付きCat6A対応LAN用SPD LAN-CAT6A-P+II (R) ページ印刷
IEC61643-21:2009 ／ JIS C 5381-21:2014
IEC61000-4-5:2005 ／ JIS C 61000-4-5:2009
UL File Number: E140906
※製品写真はイメージです。実物と異なる場合がございます。
10GBase-T、PoE++に対応した劣化診断付き LAN 用 SPD
主な用途
・10ギガビットイーサネットの保護
・マルチギガビット・イーサネット（2.5GBASE-T、5GBASE-T）の保護
・ネットワークカメラの保護
・無線LANアクセスポイントの保護
・VoIP対応電話機/サーバの保護
・GIGAスクール構想対応
特長
・10GBase-TやPoE++のネットワーク機器を保護
・GIGAスクール構想対応
・UTPケーブル、STPケーブル（シールドケーブル）対応。
・CAT6Aケーブル対応、CAT6ケーブル等の下位ケーブルにも対応
・シールド部への異常電圧に対しても保護。
・劣化診断機能搭載 ※オプションにて専用テスタが必要となります。
・35mmDINレールへ設置可能
LINE側を外線に、EQUIP側を被保護機器側に接続します。
| キーワード | 放流形 DINレール対応 劣化診断 |
|---|---|
| 製品情報 |
製品名：GUARDIAN NET LAN-CAT6A-P+II (R) 品目コード：1111043516 |
環境条件
使用場所： 屋内
使用（保管）温度： -40°C から +85°C の範囲
使用（保管）湿度： 90%以下（結露のないこと）

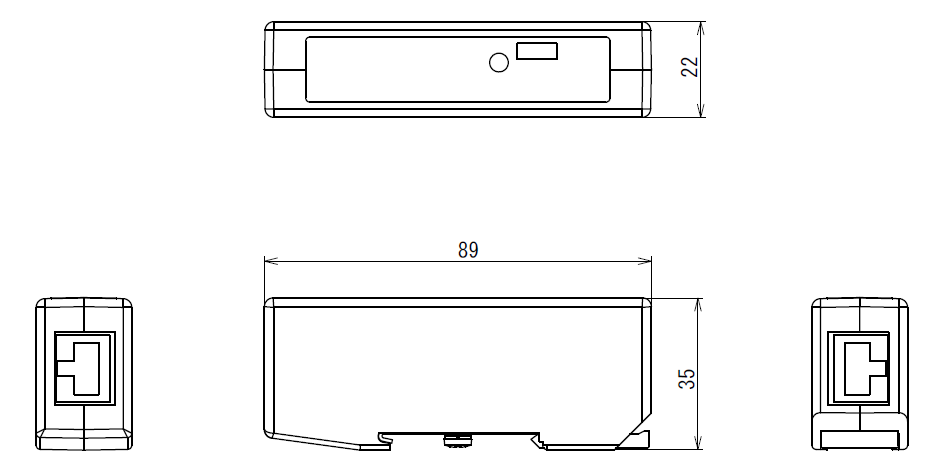

外形寸法図（単位: mm）
仕様
下の表は左右にスクロールしてご覧ください
| コネクタ | ― | RJ-45 | 8極8芯 |
|---|---|---|---|
| 対応回線 | ― |
10BASE-T 100BASE-TX 1000BASE-T 2.5GBASE-T 5GBASE-T 10GBASE-T PoE PoE+ PoE++ |
IEEE802.3 IEEE802.3u IEEE802.3ab IEEE802.3bz IEEE802.3bz IEEE802.3an IEEE802.3af IEEE802.3at IEEE802.3bt |
| 使用伝送帯域 | ― | DC ～ 500 MHz | ― |
| 伝送損失 |
1～100MHz ～250MHz ～500MHz |
1.0 dB 以下 2.0 dB 以下 4.0 dB 以下 |
― |
| 近端漏話減衰量 |
1～100MHz ～250MHz ～500MHz |
32.3 dB 以上 35.3 dB 以上 26.7 dB 以上 |
― |
| 符号誤り率 | ― | 0.01 % 以下 | ― |
| 最大連続使用電圧 Uc | ― | 直流 60 V | 各線ー接地間 |
| 定格電流 | ― | 2,400 mA |
IEEE802.3af, IEEE802.3at, IEEE802.3bt |
| ブレークダウン電圧 | 100 V/s | 160 V ～ 300 V | 各線ー接地間 |
| 電圧防護レベル Up | 1.2/50 μs, 10 kV | 500 V 以下 | 各線ー接地間 |
| インパルス耐久性 | 8/20 μs | 5 kA, 10 回 | カテゴリー C2 |
| インパルス耐久性 | 10/350 μs | 2.5 kA, 2 回 | カテゴリー D1 |
| 最大放電電流 | 8/20μs | 10kA, 10回 | 8芯およびシールド対接地間の合計値 |
| 交流耐久性 | 50 Hz, 0.5 A, 1s | 5 回 | ― |
| インパルスリセット | 直流 60 V, 600 mA | 30 ms 以内 | PoE 給電端子間 |
| 絶縁抵抗 | 直流 60 V | 1,000 MΩ 以上 | 各線ー接地間 |
| 劣化診断 | 専用テスターにて | LED点灯: 正常/ LED消灯: 劣化（要交換） | ― |
| 質量 | ― | 約 60 g | ― |
