通信用SPD

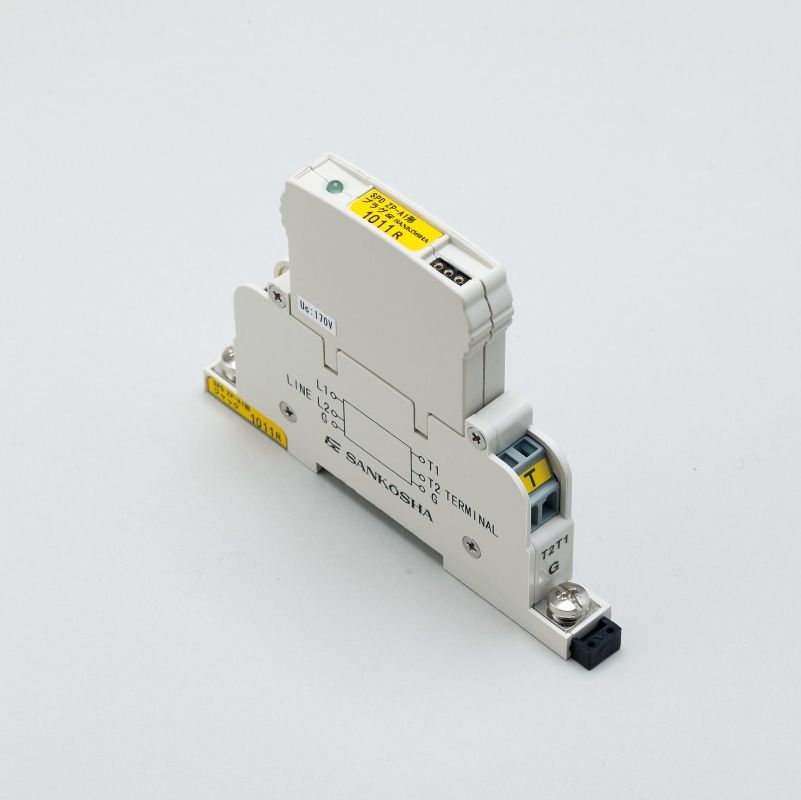

ZP-A1 (差し込み端子タイプ）ページ印刷
環境条件
使用場所： 室内
使用温度・湿度： -40°C ～ +70°C の範囲、96% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +70°C の範囲、96% 以下（結露のないこと）
標高： 2000 m 以下

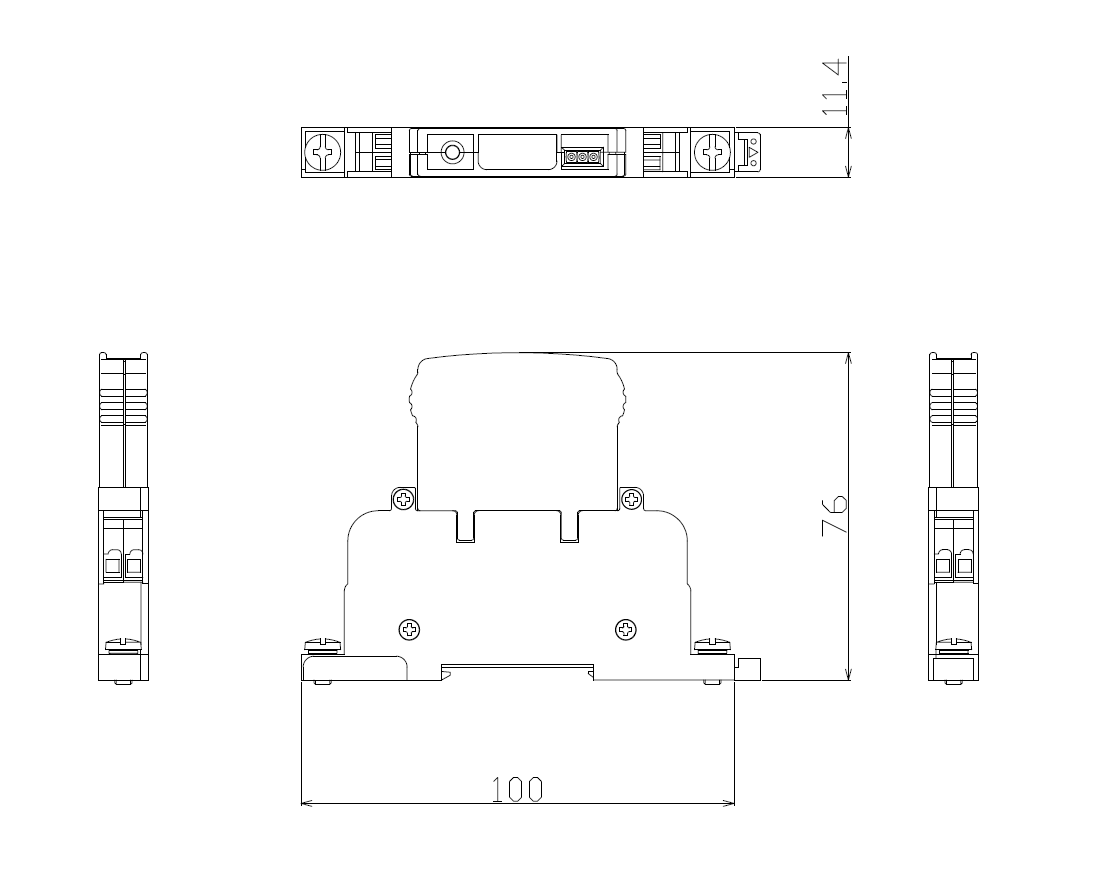

外形寸法図（単位: mm）
仕様
| 項目 | 測定条件 | 性能 |
| 最大連続使用電圧 UC | - | DC 170 V |
| 定格電流 | - | DC 100 mA |
| 絶縁抵抗 | DC 170 V | 100 MΩ 以上 |
| 直列抵抗 | 100 mA | 10Ω 以下 |
| 挿入損失 | DC ～ 30 MHz | 1.0 dB 以下 |
| 電圧防護レベル UP | 1.2/50 μs、10 kV | 1000 V |
| 最大放電電流 Imax | 8/20 μs（C2） | 10 kA（5 kA × 2 回） |
| 最大放電電流 Imax | 10/350 μs（D1） | 2 kA（1 kA × 2 回） |
| インパルスリセット | DC 48 V、260 mA | 150 ms 以下 |
| インパルス耐久性 | 8/20 μs、5 kA | 10 回（カテゴリ C2） |
| インパルス耐久性 | 10/350 μs、2.5 kA | 2 回（カテゴリ D1） |
| 交流耐久性 | 50 Hz、0.5 A、1 s | 5 回 |
| 過負荷故障モード | - | モード1 |
| 劣化表示 | 専用テスターを使用 | LED点灯：正常 / LED消灯：劣化（要交換） |
| 質量 | - | 約 70 g |
