中継線輪

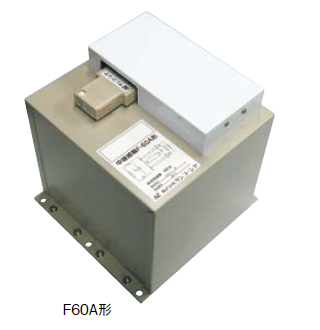

F50A形・F60A形ページ印刷
仕様
| 形式 | F50A形 | F60A形 |
|---|---|---|
| 伝送周波数 | 0.3～3.4kHz および 16Hz | 0.3～3.4kHz および 16Hz |
| インピーダンス比 （1-2側：3-4側：5-6側） |
1400Ω：600Ω：370Ω | 1400Ω：600Ω：370Ω |
|
動作減衰量 |
0.5dB以下 | 0.5dB以下 |
|
16Hz減衰量 |
1.0dB以下 | 1.0dB以下 |
|
排流周波数 |
48～51Hz および 144～153Hz |
58～61Hz および 174～183Hz |
|
排流インピーダンス |
200Ω（48～51Hz および 144～153Hz） | 200Ω（58～61Hz および 174～183Hz） |
|
排流特性 |
先頭値280V以下 （試験周波数：50Hz、試験電流：先頭値1.4A、試験時間：5秒以内） |
先頭値280V以下 （試験周波数：60Hz、試験電流：先頭値1.4A、試験時間：5秒以内） |
| 絶縁抵抗 各端子～金属ケース間 | 100MΩ以上（直流500V） | 100MΩ以上（直流500V） |
| 耐電圧 各端子～金属ケース間 | 交流（50/60Hz）750V（実効値）、1分間 | 交流（50/60Hz）750V（実効値）、1分間 |
| 寸法 | - | (W)200mm × (D)190mm × (H)200mm |
| 質量 | - | 約 7kg |
