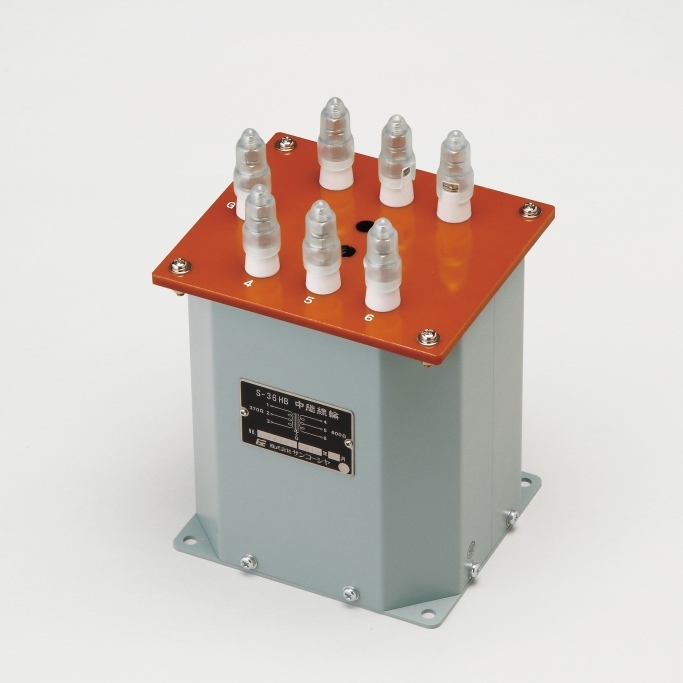

中継線輪
S「」H形シリーズページ印刷
用途別形式一覧
| 用途 | 形式 | インピーダンス比（Ω） |
|---|---|---|
| 無装荷回線対機器 | S-33H形 | 370：370 |
| 無装荷回線対機器または600Ω回線 | S-36H形 | 370：600 |
| 無装荷回線対装荷回線 | S-314H形 | 370：1400 |
| 600Ω回線対機器 | S-66H形 | 600：600 |
| 装荷回線対機器 | S-614H形 | 600：1400 |
S-「」HA：通常用、S-「」HB：寒冷地用
共通仕様
| 伝送周波数 |
0.3～3.4kHz |
|---|---|
| 動作減衰量 | 0.5dB以下（0.3～3.4kHz、試験レベル0dBm） |
| 16Hz減衰量 |
1.5dB 以下 {(1-2-3)端子側に600Ω当たり45Vの電圧を加え(4-5-6)端子側を600Ω当たり2kΩで終端} |
|
絶縁抵抗
|
1,000MΩ以上（直流1,000V） |
|
耐電圧
|
交流（50/60Hz）10kV、1分間 |
| 寸法 | (W)134mm × (D)118mm × (H)190mm |
| 質量 | 約 5.5kg |
