電源用SPD

交流200V 三相4線用クラスII SPD | FV-200（7つ）とFV-100（3つ）ページ印刷

JIS C 5381-11: 2014

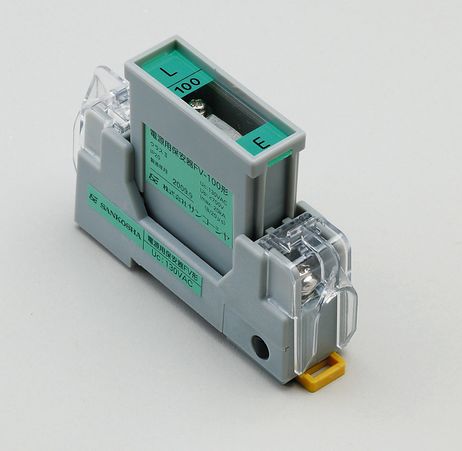

低圧電源用SPD JIS クラス II
交流200V系
三相4線
漏電遮断器の2次側に使用

・配電盤・分電盤の低圧電源回路の保護に
・制御機器の電源回路の保護に

・プラグインタイプのため、SPDプラグだけを交換でき経済的
・保安器が劣化したときに回線から切り離すヒューズを内蔵

キーワード	クラスII　交流200V　三相4線　漏電遮断器の2次側　DINレール取付け
製品情報	製品名：FV-200、FV-100 品目コード：1111019503、1111019502

この製品についてのお問い合わせはこちら

環境条件

使用場所：　室内

使用温度・湿度：　-40°C ～ +70°C の範囲、90% 以下（結露のないこと）

保管温度・湿度：　-40°C ～ +70°C の範囲、90% 以下（結露のないこと）

標高：　2000 m 以下

外形寸法図（単位: mm）

FV形の外形寸法図

配線図

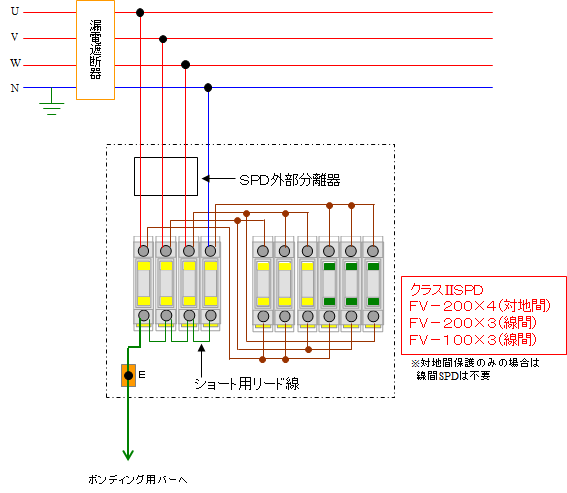

接地相あり

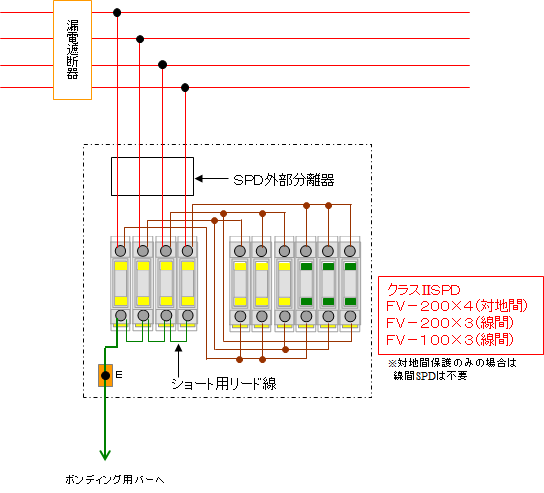

接地相不明

適用電線

AWG12 ～ 6 または断面積 3.5 ～ 14mm² （より線、単線ともに）

電線の端末処理

圧着端子（M5用）を推奨

締付けトルク

1.47 ～ 1.96N·m （15 ～ 20kgf·cm）

推奨SPD外部分離器

種別

品目コード

製品名

SPD分離器

1111042007

1111042008

SPD用ヒューズ BF3-200-20kA-A

SPD用ヒューズ BF3-100/200-20kA-B

単極ヒューズ

1112005003

1112005004

1112005005

筒型ヒューズ FDS-20kA-NB

ヒューズホルダ HK1551

ヒューズカバー HC-15

仕様

項目	測定条件	性能	性能
型式	-	FV-200	FV-100
最大連続使用電圧 UC	50/60Hz	AC 230 V	AC 130 V
最大放電電流 Imax	8/20 μs	20 kA	20 kA
公称放電電流 In	8/20 μs	10 kA	10 kA
電圧防護レベル UP	JISに基づく	1.2 kV 以下	0.7 kV 以下
寸法（mm）	-	W24 × D96* × H66	W24 × D96* × H66
質量	-	約 100 g	約 100 g

*Dは端子カバーを含んだ寸法です

資料ダウンロード

FV-100_仕様書(PDF)

FV-200_仕様書(PDF)

FV-100/200共通_外観図

FV共通_CADデータ（DXF）
