電源用SPD
使用場所: 室内
使用温度・湿度: -40°C ~ +70°C の範囲、90% 以下(結露のないこと)
保管温度・湿度: -40°C ~ +70°C の範囲、90% 以下(結露のないこと)
標高: 2000 m 以下

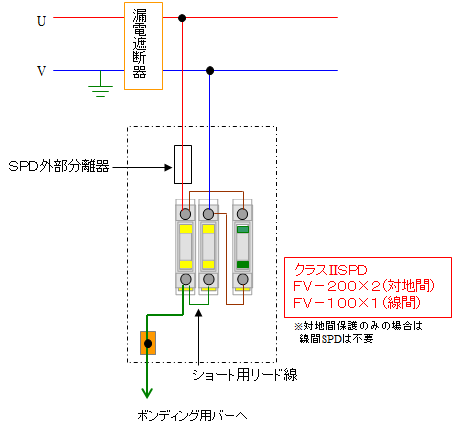

接地相あり
|

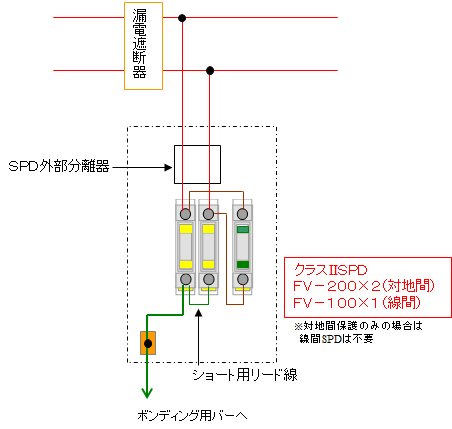

接地相不明 |
AWG12 ~ 6 または 断面積 3.5 ~ 14mm2 (より線、単線ともに)
圧着端子(M5用)を推奨
1.47 ~ 1.96N·m (15 ~ 20kgf·cm)
品目コード | 製品名 |
1112005003 | 筒型ヒューズ FDS-20kA-NB |
1112005004 | ヒューズホルダ HK1551 |
1112005005 | ヒューズカバー HC-15 |
項目 | 測定条件 | 性能 | 性能 |
型式 | - | FV-200 | FV-100 |
最大連続使用電圧 UC | 50/60Hz | AC 230 V | AC 130 V |
最大放電電流 Imax | 8/20 μs | 20 kA | 20 kA |
公称放電電流 In |
8/20 μs |
10 kA | 10 kA |
電圧防護レベル UP |
JISに基づく |
1.2 kV 以下 | 0.7 kV 以下 |
寸法(mm) | - | W24 × D96* × H66 | W24 × D96* × H66 |
質量 | - | 約 100 g | 約 100 g |
*Dは端子カバーを含んだ寸法です
