中継線輪
保安器付中継線輪ページ印刷

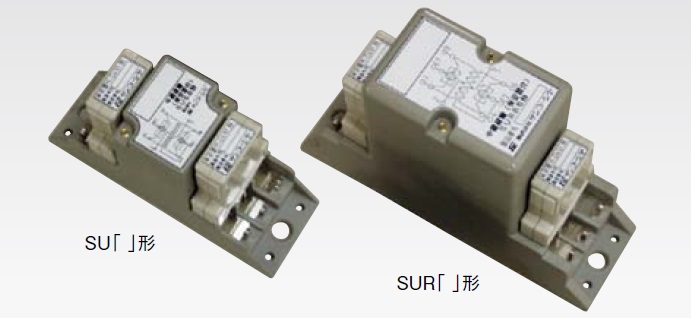

ラインナップ
| 名称 | SU形 | SUR形 |
|---|---|---|
| 形式 |
|
|
| 寸法 | (W)138mm × (D)48mm × (H)95mm | (W)180mm × (D)54mm × (H)126mm |
| 質量 | 約 0.6 kg | 約 2.0 kg |
インピーダンス比と形式対応表
| インピーダンス比（Ω） 1 - 3 端子側：4 - 6 端子側 |
形式 |
|---|---|
| 370:370 | SU33, SUR33 |
| 370:600 | SU36, SUR36 |
| 1400:370 | SU314, SUR314 |
| 600:600 | SU66, SUR66 |
| 1400:600 | SU614, SUR614 |
| 1400:1400 | SU1414, SUR1414 |
仕様
| 項目 | 性能 | 条件 |
|---|---|---|
| 伝送周波数 | 0.3 ～ 3.4kHz | ‐ |
| 動作減衰量 | 0.5dB以下 | 0.3 - 3.4kHz、試験レベル 0dBm |
| 16Hz減衰量（SUR形のみ） | 1.5dB以下 | (1-2-3)端子側に600Ωあたり45Vの電圧を加え(4-5-6)端子側を600Ωあたり2kΩで終端 |
| 絶縁抵抗 | 100MΩ以上（直流250V） | (1-2-3) - (4-5-6)端子間、(1-2-3) - E端子間、(4-5-6) - E端子間 |
| 耐電圧 | 交流(50/60Hz) 750V（実効値）、1分間 | (1-2-3) - (4-5-6)端子間 |
