風速・風向警報器を保護する保安器ページ印刷
一覧
下の表は左右にスクロールしてご覧ください
| 用途 | 風速警報器 | 風向警報器 直流重畳回線用 | 新幹線風速警報器電源用 |
|---|---|---|---|

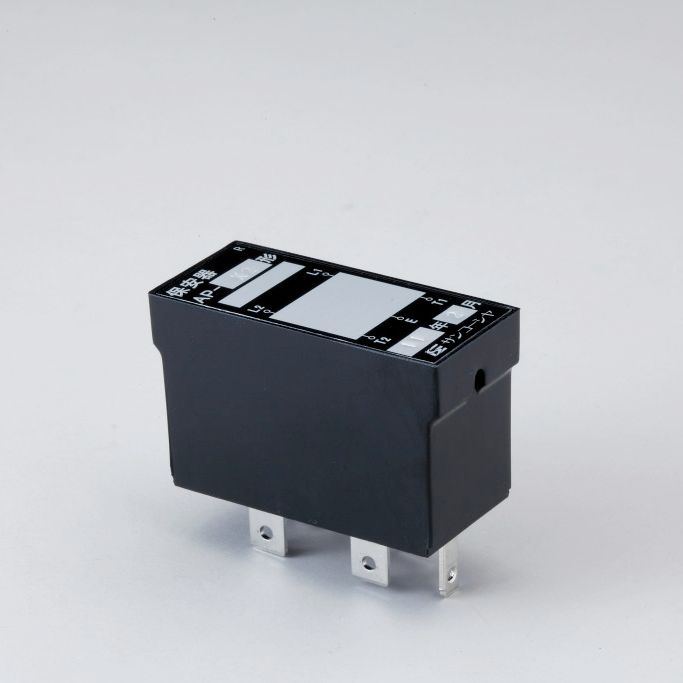

| 形式 | AP-NER形 | AP-NER(100)形 | AP-NER100L形 |
| 使用回路電圧 | 24V | DC 85V | DC 85V |
| 使用回路上限電圧 | 27V | - | - |
| 線間動作電圧 | - | V1mA = 90 - 110V | V1mA = 90 - 110V |
| 周波数帯域 | DC - 300kHz (Z0=150Ω) | DC - 300kHz (Z0=150Ω) | DC - 300kHz (Z0=150Ω) |
| 動作減衰量 | 1.0dB 以下 | 1.0dB 以下 | 1.0dB 以下 |
| 直流放電開始電圧 | 350V ±15% | 350V ±15% | 350V ±15% |
|
平衡回路のインパルス保護レベル |
|
|
|
|
不平衡回路のインパルス保護レベル |
線路側 54V以下 |
線路側 150V以下 | 線路側 150V以下 |
| 寸法 | W89mm × D27mm × H60mm | - | - |
| 質量 | 約 70 g | - | - |
- 本製品はAP-TS形ジャック盤またはAP-TS形（R）ジャック盤と組み合わせて使用します。
