新幹線信号用ユニット保安器

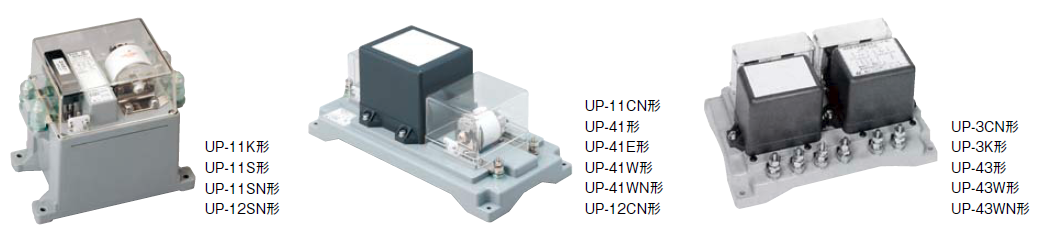

軌道回路用 UP-「」形シリーズページ印刷
新幹線ATC軌道回路を地絡・雷サージなどによる異常電圧から防護するために使用する保安器
- 有絶縁軌道回路用
下の表は左右にスクロールしてご覧ください
| 形式 | 周波数特性 | 使用レベル | インピーダンス比(T:L) | 寸法(mm) | 質量 |
|---|---|---|---|---|---|
| UP-11CN | 0.5 - 1.7kHz | 40dBm×2波+46dBm | 600Ω:270Ω | W350×D170×H150 | 約6.5kg |
| UP-11K | 0.5 - 1.0kHz | 43dBm×2波 | 200Ω:460Ω | W190×D120×H180 | 約5.5kg |
| UP-11S | 0.5 - 1.5kHz | 40dBm×2波 | 600Ω:350Ω | W190×D120×H160 | 約6.5kg |
| UP-11SN | 0.5 - 1.7kHz | 40dBm×2波+46dBm | 600Ω:270Ω | W190×D120×H180 | 約5.5kg |
| UP-12CN | 7.8 - 9.5kHz | 40dBm(断続比 1:1) | 160Ω:160Ω | W350×D170×H130 | 約6.5kg |
| UP-12SN | 7.8 - 9.5kHz | 40dBm(断続比 1:1) | 160Ω:160Ω | W190×D120×H160 | 約5.5kg |
| UP-41 | 0.5 - 1.5kHz | 40dBm×4波 | 600Ω:350Ω | W350×D170×H140 | 約5.8kg |
| UP-41A | 0.5 - 1.5kHz | 43.5dBm×2波 | 460Ω:400Ω | W250×D170×H130 | 約6.0kg |
| UP-41E | 0.5 - 1.5kHz | 40dBm×4波 | 600Ω:350Ω | W350×D170×H140 | 約5.8kg |
| UP-41W | 0.5 - 1.5kHz | 40dBm×4波 | 600Ω:350Ω | W350×D170×H150 | 約5.8kg |
| UP-41WN | 0.5 - 1.5kHz | 40dBm×4波 | 600Ω:460Ω | W350×D170×H150 | 約6.5kg |
下の表は左右にスクロールしてご覧ください
| 形式 | 周波数特性 | 使用レベル | インピーダンス比(T:L) | 寸法(mm) | 質量 |
|---|---|---|---|---|---|
| UP-3CN | 0.5 - 1.5kHz |
送信用: 40dBm×2波 受信用: 34dBm |
送信用: 18Ω、28Ω、38Ω : 350Ω 受信用: 100Ω:350Ω |
W250×D170×H120 | 約4.6kg |
| UP-3K | 0.5 - 1.5kHz |
送信用: 43dBm 受信用: 34dBm |
送信用: 18Ω、28Ω、38Ω : 350Ω 受信用: 100Ω:350Ω |
W250×D170×H120 | 約4.6kg |
| UP-43 | 0.5 - 1.5kHz |
送信用: 40dBm×2波+43dBm 受信用: 34dBm×2波+40dBm |
送信用: 18Ω、28Ω、38Ω : 350Ω 受信用: 100Ω:350Ω |
W250×D170×H120 | 約4.6kg |
| UP-43W | 0.5 - 1.5kHz |
送信用: 43dBm 受信用: 34dBm |
送信用: 18Ω、28Ω、38Ω : 350Ω 受信用: 100Ω:350Ω |
W250×D170×H120 | 約4.6kg |
| UP-43WN | 0.5 - 1.5kHz |
送信用: 40dBm×2波+43dBm 受信用: 34dBm×2波+40dBm |
送信用: 18Ω、28Ω、38Ω : 350Ω 受信用: 100Ω:350Ω |
W250×D170×H120 | 約4.6kg |
