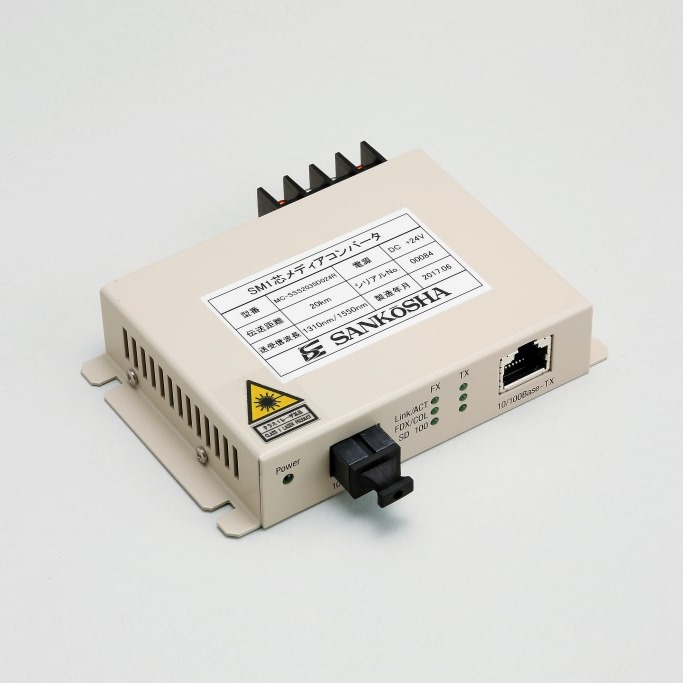

SM1芯メディアコンバーター MC-SSS「」D024Rページ印刷
ラインナップ
| 形式 | 伝送距離 | 送信波長 / 受信波長 |
|---|---|---|
| MC-SSS2035D024R | 20km | 1310nm / 1550nm |
| MC-SSS4035D024R | 40km | 1310nm / 1550nm |
| MC-SSS6035D024R | 60km | 1310nm / 1550nm |
| MC-SSS2053D024R | 20km | 1550nm / 1310nm |
| MC-SSS4053D024R | 40km | 1550nm / 1310nm |
| MC-SSS6053D024R | 60km | 1550nm / 1310nm |
基本仕様
| 用途 | シングルモード |
|---|---|
| ファイバ | SM1芯 |
| 電源 | DC24V |
| 入力電圧 | DC24V（DC10～30V） |
| 電源電圧変動 | DC24V±10%の変動において、動作に異常のないこと |
| 消費電流 / 消費電力 | 150mA以下 / 3.6VA以下（DC24V時） |
| 絶縁抵抗 |
直流電源端子～接地間：5MΩ以上（DC500V） 信号端子～接地間：5MΩ以上（DC250V） |
| 耐電圧 | 直流電源端子、信号端子～接地間：DC500Vを1分間印加後、動作に異常のないこと |
| インパルス耐電圧 | 直流電源端子、信号端子～接地間：1.2/50μs、2kVを3回印加後、動作に異常のないこと |
| 環境条件 |
周囲温度：-20°Cから+70°Cの範囲 周囲湿度：20%から90%の範囲（結露なきこと） |
| 寸法 | (W)108mm × (D)95mm × (H)22mm |
| 質量 | 約 200g |
光インターフェース
共通仕様
| 準拠規格 | 100Base-FX (IEEE802.3u) |
|---|---|
| 伝送速度 | 100Mbps |
| 伝送モード | Full Duplex |
| 適用コネクタ | SCコネクタ （※斜め研磨には未対応） |
| 適用ケーブル | スタンダードシングルモード（SM）型光ファイバ |
形式別仕様
下の表は左右にスクロールしてご覧ください
| 形式 | 光送信レベル | 光受信レベル | 許容伝送損失 |
|---|---|---|---|
| MC-SSS2035D024R | -14～-8dBm | -32～-8dBm | 18dB |
| MC-SSS4035D024R | -8～-5dBm | -33～-3dBm | 25dB |
| MC-SSS6035D024R | -5～-0dBm | -34～-0dBm | 29dB |
| MC-SSS2053D024R | -14～-8dBm | -32～-8dBm | 18dB |
| MC-SSS4053D024R | -8～-5dBm | -33～-3dBm | 25dB |
| MC-SSS6053D024R | -5～-0dBm | -34～-0dBm | 29dB |
LANインターフェース
| 準拠規格 | 10/ 100Base-TX (IEEE802.3/ IEEE802.3u) |
|---|---|
| 伝送速度 | 10/ 100Mbps（自動認識*） |
| 伝送モード | Full/ Half Duplex（自動認識*） |
| 信号到達距離 | 100m |
| ポート数 | 1ポート（Auto MDI/ MDIX対応） |
| 適用コネクタ | RJ-45モジュラジャックコネクタ |
| 適用ケーブル | UTPケーブル CAT.5 以上 |
* 自動認識に対応していないネットワーク機器には未対応
接続端子
| 用途 | 接続端子の種類 | 数量 | 接続線種 |
|---|---|---|---|
| 光インターフェース | SCコネクタ | 1 | SM型光ファイバーケーブル |
| LANインターフェース | RJ-45 モジュラジャックコネクタ | 1 | UTPケーブル CAT.5 以上 |
| 電源インターフェース | ネジ止め端子（SUS製M3ネジ） | 1 | 電源線 |
