鉄道信号設備の定常監視装置を、雷サージなどの異常電圧から守る保安器
LHシリーズは、電源1回線分と伝送1回線分を保護する保安器が小型一体化した製品です。

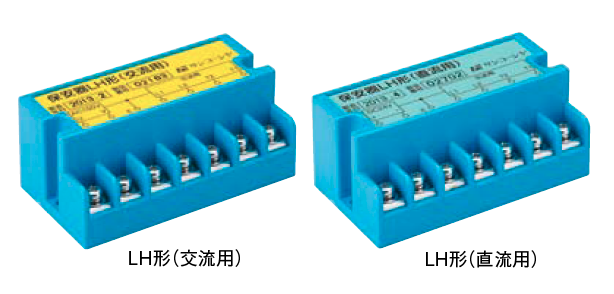

保安器端子盤 LH シリーズ
伝送側仕様（交流用・直流用 共通）
| 伝送帯域 | 0.3kHz ～ 10kHz |
|---|---|
| 最大使用レベル | 10dBm |
| インピーダンス比（L：T） | 370Ω：600Ω |
| 動作減衰量 | 0.5dB 以下 |
|
直流放電開始電圧(L1/L2 - E間） |
400V ± 80V |
|
インパルス電圧保護性能（L - E間に 10/200μs、3kV印加） |
対接地間電圧：80V 以下、線間電圧：50V 以下 |
| 耐電圧（T - E間） |
AC(50/60Hz) 3kV、1分間 |
電源側仕様
| LH形（交流用） | LH形（直流用） | |
| 最大使用回路電圧 | AC 130Vrms | DC 31V |
| 直流放電開始電圧 | 400V ± 80V | 400V ± 80V |
| インパルス電圧保護性能（10/200μs、3kV印加） | 対接地間電圧 800V 以下 | 対接地間電圧 800V 以下 |
| 制限電圧（10/200μs、200A印加） | 対接地間電圧 500V 以下 |
対接地間電圧 500V 以下 |
寸法と質量
| 寸法 | (W)94mm × (D)50mm × (H)40mm |
|---|---|
| 質量 | 約 190 g |

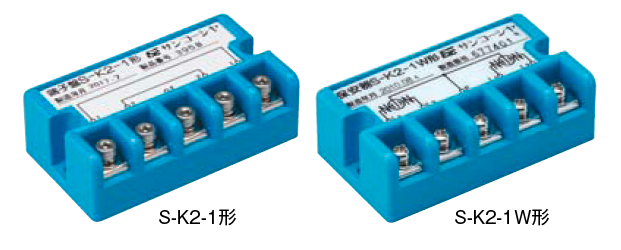

保安器端子盤 S-K2-1 シリーズ
電気的性能
| 公称回路電圧 |
AC110V（実効値）、DC150V |
|---|---|
| 最大許容回路電圧 | AC260V（波高値）、DC225V |
| 直流放電開始電圧 | 280V 以上 |
| インパルス保護レベル（L1/L2 - E間） | 800V 以下（10/200μs、3kV印加） |
| 制限電圧（L1/L2 - E間） | 500V 以下（10/200μs、200A印加） |
| インパルス繰り返し電流耐量 |
|
寸法と質量
| 寸法 | (W)80mm × (D)45mm × (H)25mm |
|---|---|
| 質量 | 約 80 g |

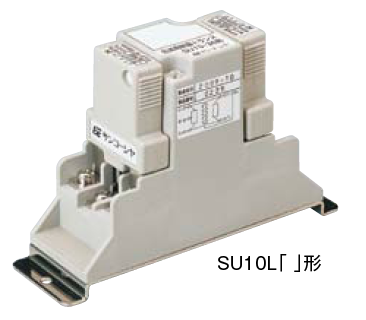

伝送用耐雷トランス SU10L「」形シリーズ
ラインナップ
| 型式 | SU10L33形 | SU10L36形 | SU10L66形 |
|---|---|---|---|
| インピーダンス比 | 370Ω : 370Ω | 370Ω : 600Ω | 600Ω : 600Ω |
電気的性能
| 使用周波数 | 0.3 ～ 5kHz |
|---|---|
| 最大使用レベル | 25dBm |
| 動作減衰量 | 0.5dB以下 |
| 耐電圧 | AC 10kV 1分間、インパルス 1.2/50μs 30kV |
| サージ移行率 | 1/100以下 |
寸法と質量
| 寸法 | (W)160mm × (D)48mm × (H)105mm |
|---|---|
| 質量 | 約600g |
