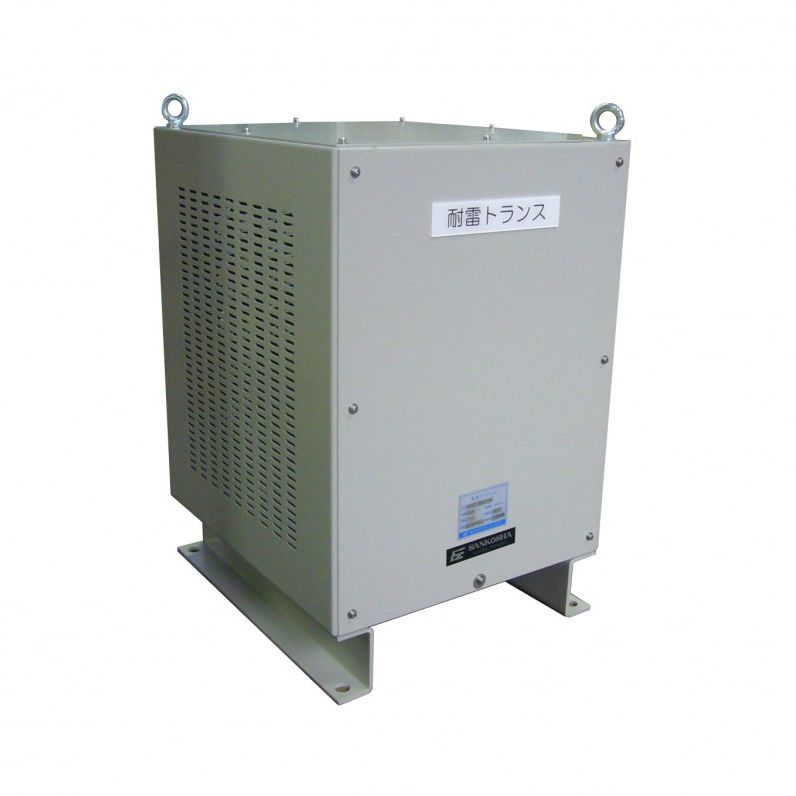

電源用 耐雷トランス
1STC1-20211S4ページ印刷
環境条件
使用場所： 屋内
周辺温度：0°C から +40°C の範囲
相対湿度： 85% 以下

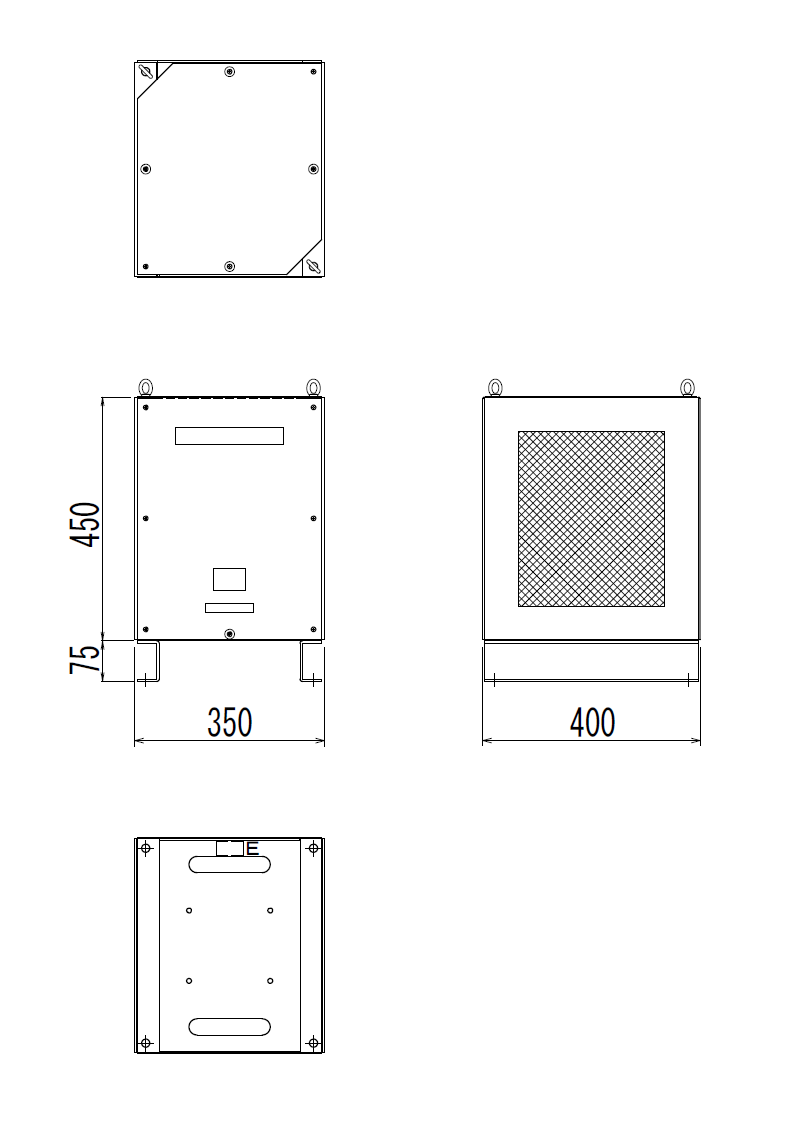

外形寸法図（単位: mm）
仕様
| 入力電圧 | 100 V |
|---|---|
| 出力電圧 | 100 V |
| 相数 | 単相（入出力） |
| 容量 | 2 kVA |
| 定格周波数 | 50Hz、60Hz 兼用 |
| 絶縁抵抗 | DC500Vメガーにて 100 MΩ 以上 |
|
耐電圧（入力端子ー出力端子間、入力端子ー接地端子間） |
AC 10 kV 1分間 インパルス（1.2/50μs） 30 kV |
| 耐電圧（出力端子ー接地端子間） | AC 3 kV 1分間 |
| 電圧変動率 | 4% 以下 |
| 効率 | 93% 以上 |
| 耐熱クラス | B |
| 温度上昇限度 | 75K 以下（抵抗法測定、周辺温度 40°Cにて） |
| 保護性能（サージ移行率） | 1/1000 以下（トランス単体での値） |
| 電源用SPDの型式 | RP-200形 |
| 計算質量 | 60 kg 以下 |
