通信用SPD
ZP-K2 (ねじ端子タイプ)ページ印刷
環境条件
使用場所： 室内
使用温度・湿度： -40°C ～ +70°C の範囲、96% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +70°C の範囲、96% 以下（結露のないこと）
標高： 2000 m 以下

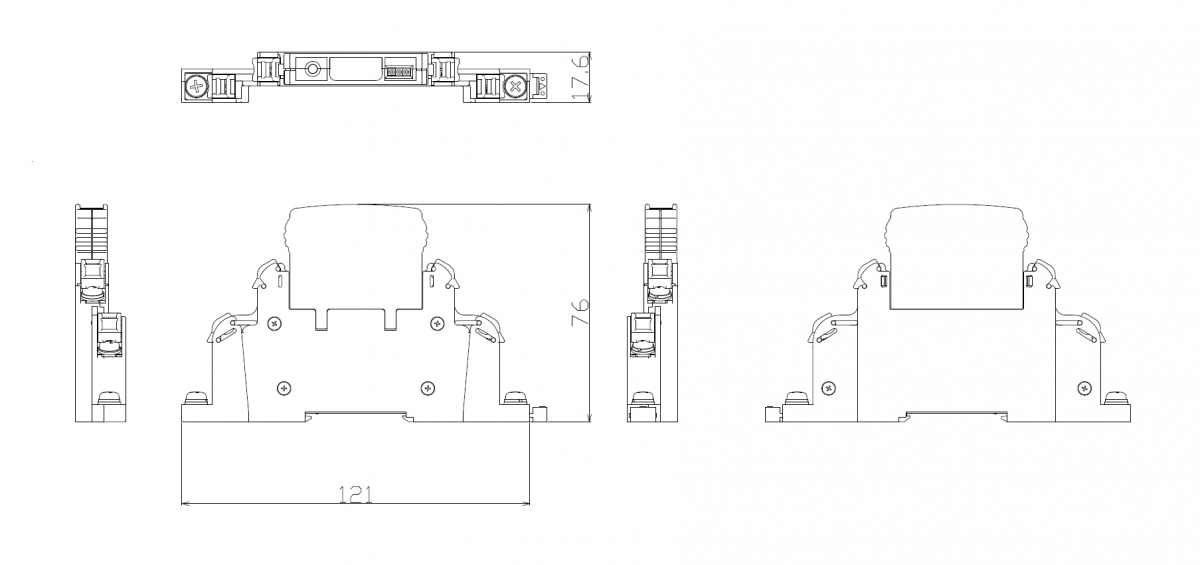

外形寸法図（単位: mm）
仕様
| 項目 | 測定条件 | 性能 |
| 最大連続使用電圧 UC | - | DC 180 V、AC 140 V |
| 定格電流 | - | 3 A |
| 直流放電開始電圧 | 100 V/s | 280 V 以上 |
| 絶縁抵抗 | DC 180 V | 100 MΩ 以上 |
| 挿入損失 | DC ～ 10 MHz | 1.0 dB 以下 |
| 電圧防護レベル UP | 1.2/50 μs、4 kV | 800 V 以下 |
| 最大放電電流 Imax | 8/20 μs（C2） | 10 kA（5 kA × 2 回） |
| 最大放電電流 Imax | 10/350 μs（D1） | 1 kA（0.5 kA × 2 回） |
| インパルス耐久性 | 8/20 μs、2 kA | 10 回（カテゴリ C2） |
| インパルス耐久性 | 10/350 μs、0.5 kA | 2 回（カテゴリ D1） |
| 過負荷故障モード | - | モード1 |
| 劣化表示 | 専用テスターを使用 | LED点灯：正常 / LED消灯：劣化（要交換） |
| 質量 | - | 約 70 g |
