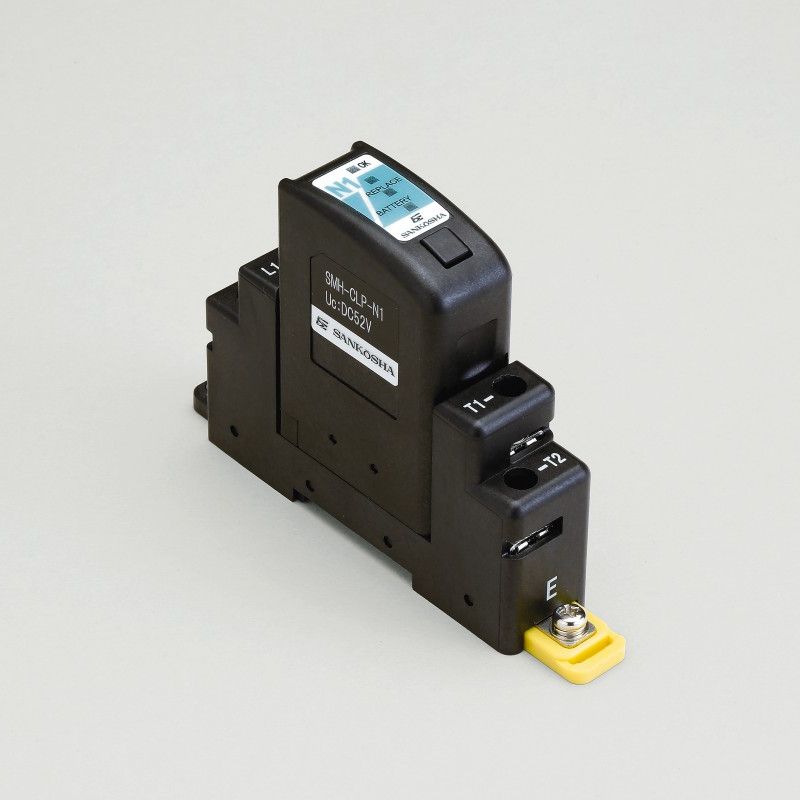

通信用SPD
SMH-CLP-N1ページ印刷
JIS C 5381-21
伝送回線や計装回線を雷サージから保護する通信用SPD
・平衡回線
・風向風速計
・日射計
・雨量計
・温度計
などの保護に使用します
・雷サージカウンタ付きなので、保護効果が見える
・交換推奨表示がSPD劣化前の交換を教えてくれるため、安全性が高い
・プラグインタイプだから、メンテナンスしやすく経済的

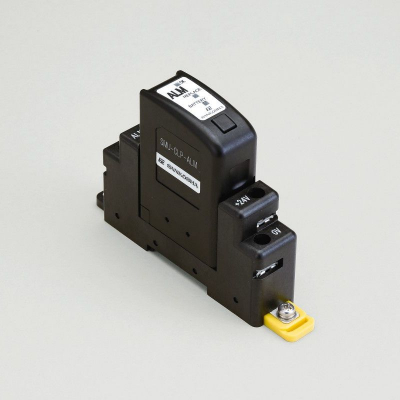

・接点監視ユニットを使えば、劣化の遠隔監視もできる
・JIS カテゴリC2、カテゴリD1 対応
| キーワード | 雷サージカウント 交換推奨表示 劣化表示 DINレール/ねじ取付け |
|---|---|
| 製品情報 |
製品名：SMH-CLP-N1JK 品目コード：1111042415 |
環境条件
使用場所： 屋内
使用温度・湿度： -20°C ～ +70°C の範囲、95% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +70°C の範囲、95% 以下（結露のないこと）

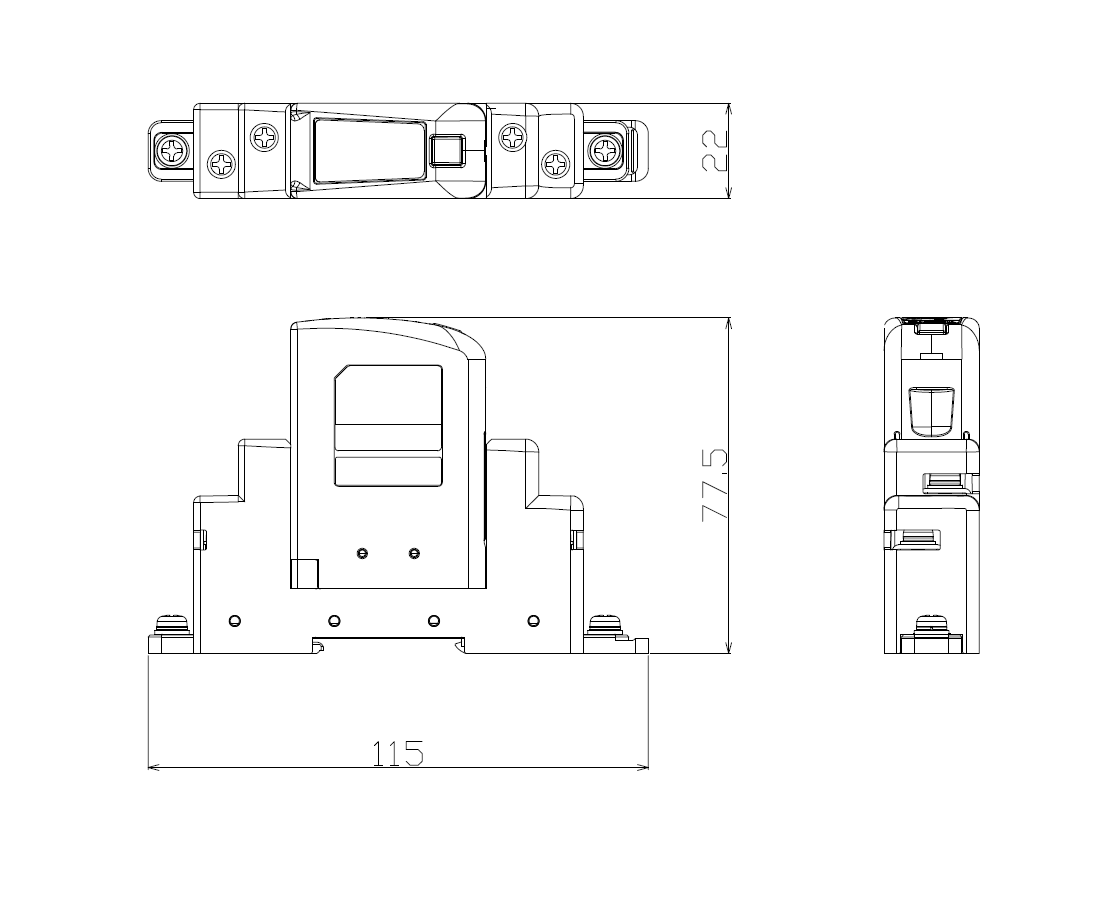

外形寸法図（単位: mm）
仕様
| 項目 | 測定条件 | 性能 | 測定箇所 |
| 最大連続使用電圧 UC | - | DC 52 V | - |
| 定格電流 | - | DC 3 A | - |
| 絶縁抵抗 | DC 52 V | 1 MΩ 以上 | 線間 |
| 直列抵抗 | - | 100 mΩ 以下 | 入出力間（1線） |
| 挿入損失 | DC ～ 5 MHz | 1.0 dB 以下 | 入出力間 |
| 電圧防護レベル UP | 1.2/50 μs、10 kV | 500 V 以下 | 対地間 |
| インパルスリセット | DC 48 V、260 mA | 30 ms 以下 | 対地間 |
| インパルス耐久性 | 8/20 μs、10 kA | 10 回（カテゴリ C2） | 対地間 |
| インパルス耐久性 | 10/350 μs、1 kA | 2 回（カテゴリ D1） | 対地間 |
| 交流耐久性 | 50 Hz、0.5 A、1 s | 5 回 | 対地間 |
| 過負荷故障モード | - | モード1 | - |
| 質量 | - | 約 120 g | - |

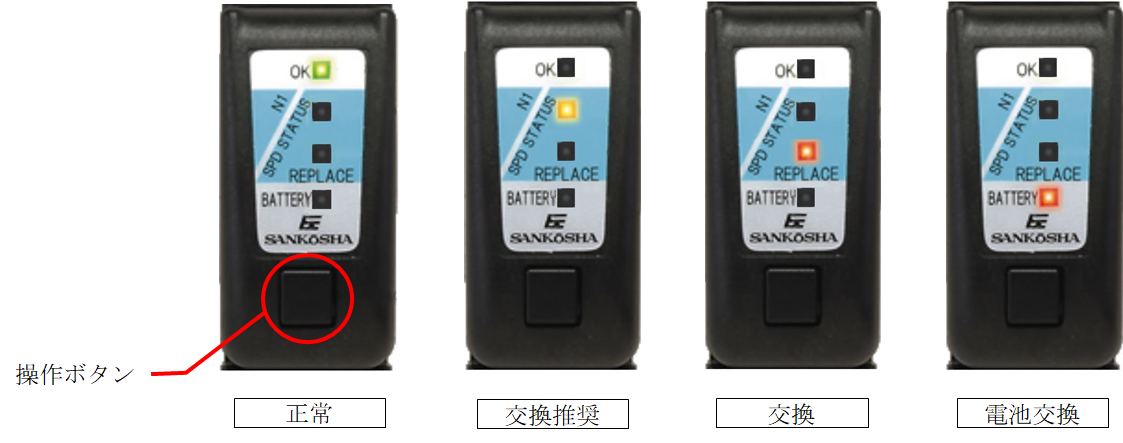

SPDのステータス表示
LED表示によってSPDの状態を確認することができます。
LEDは外部電源駆動の場合は常時点灯します。ボタン電池駆動の場合は操作ボタンを1回押すことで点灯します。
