端子板

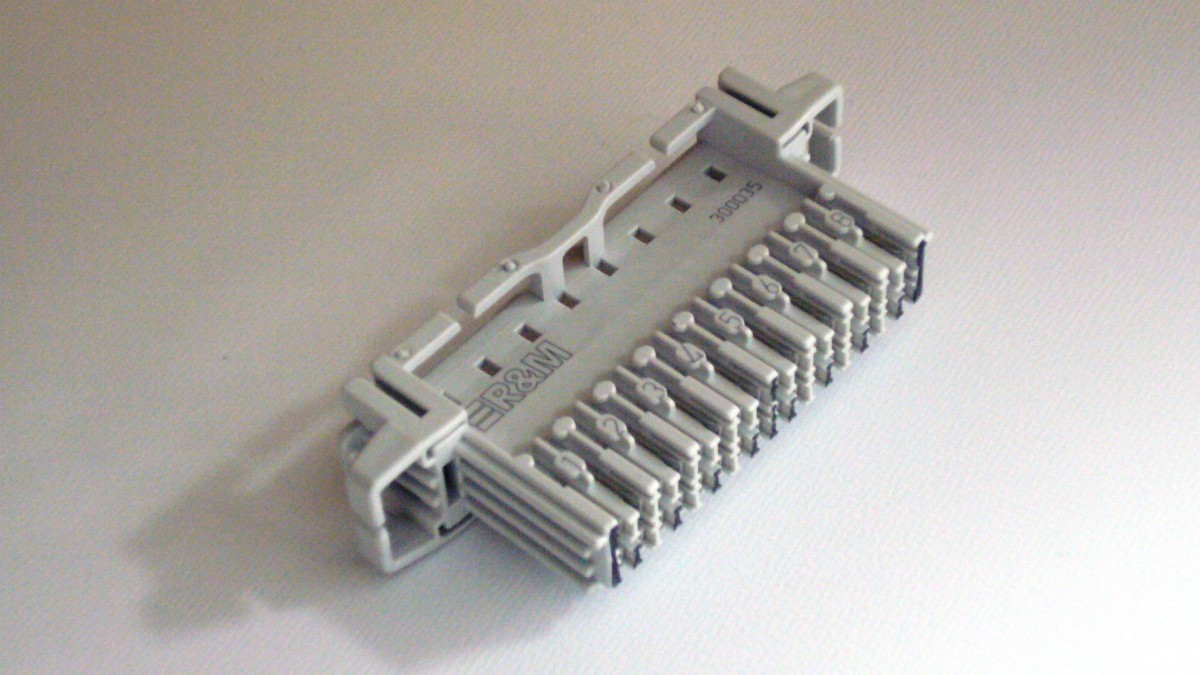

R300035 | 8対接続モジュールページ印刷

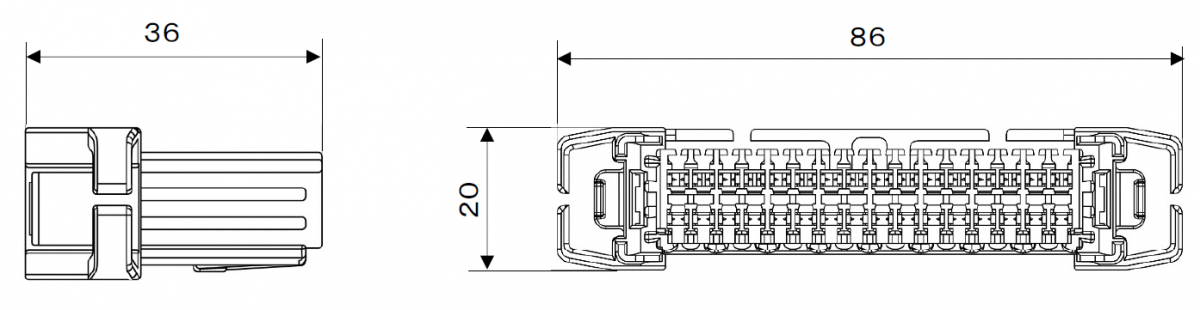

外形寸法図（単位: mm）
接続条件
| 挿入時の力 |
50N 未満（線径 φ 0.35 ～ 0.50 mm の場合） 100N 未満（線径 φ 0.60 ～ 0.80 mm の場合） |
|---|---|
| 線径（単線 1本接続） |
導体径：φ 0.35 ～ 0.80 mm（26-20AWG） 被覆外径：φ 0.60 ～ 1.60 mm |
| 線径（単線 2本接続）※ |
導体径：φ 0.35 ～ 0.50 mm（26-20AWG） 被覆外径：φ 0.60 ～ 1.60 mm |
| 線径（より線） | 0.15mm × 7（26-24AWG） |
※ 2本接続の場合、同じ種類・同じ線径に限る
