電源用SPD
直流600V系 クラスII SPD | MZSR-600PVYページ印刷
環境条件
使用場所： 機器室および器具箱内
使用温度・湿度： -40°C ～ +80°C、90% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +80°C、90% 以下（結露のないこと）
標高： 2000 m 以下

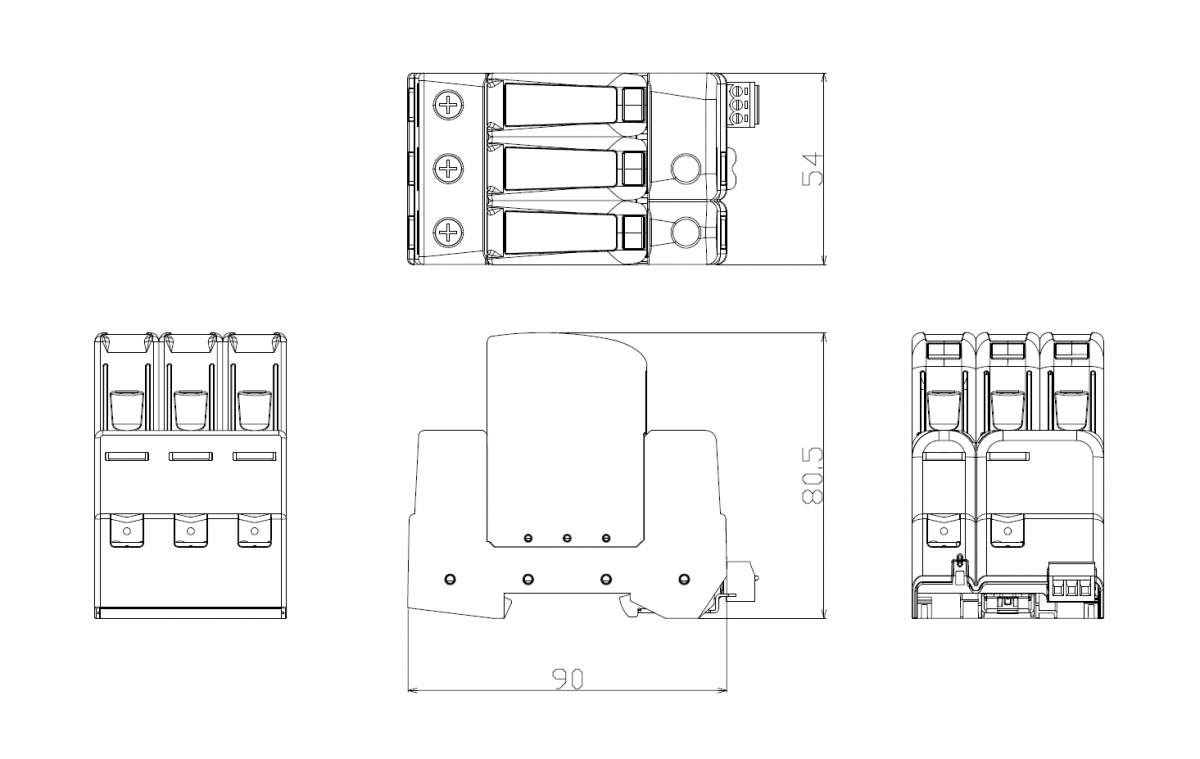

外形寸法図（単位: mm）
配線図と接続条件
SPD端子
| ケーブル | より線 または 単線ともに、AWG 15 ～ 4、断面積 1.6 ～ 22 mm2 |
| 剥き線長 | 15 mm |
| ケーブルの締付け |
M5 ねじ（製品に付属しています） |
| 締付けトルク |
1.47 ～ 1.96 N·m （15 ～ 20 kgf·cm） |
| 圧着端子の場合 |
開形圧着端子 M5、幅 12 mm 以下 |
接点端子
| ケーブル |
AWG 30 ～ 14、断面積 0.05 mm2 ～ 2 mm2 |
| 剥き線長 |
7 ～ 8 mm |
| 11-12間 |
正常：短絡、劣化：開放 |
| 11-14間 | 正常：開放、劣化：短絡 |
仕様
| 試験クラス分類 | ー | クラス II |
|---|---|---|
| PV定格適用電圧 |
ー |
直流 600 V |
| 最大連続使用電圧 UCPV |
ー |
直流 720 V |
| 定格短絡電流 ISCPV | ー | 1000 A |
| 漏電電流 IPE | プラグ部 | 直流 350 V にて 20 μA 以下 |
| 最大放電電流 Imax | 8/20 μs | 40 kA |
| 公称放電電流 In | 8/20 μs | 20 kA |
| 全放電電流 ITotal | 8/20 μs | 40 kA |
| 電圧防護レベル UP | 8/20 μs | 3.0 kV 以下 |
| 電圧防護レベル（5kA） UP | 8/20 μs | 2.5 kV 以下 |
| 保護等級の分類 | ー | IP 20 |
| 劣化表示 | プラグの表示部 |
緑：正常 赤：劣化（要交換） |
| 質量 | ー |
約 320 g |
