交流100/200V系 協約形寸法 クラスII SPD | MKYS2Sページ印刷
JIS C 5381-11: 2014
低圧電源用 JIS クラス II SPD
交流100V系 または 交流200V系
単相2線/単相3線/三相3線/三相4線に対応
JIS 協約形配線用遮断器の寸法に準拠したSPD
・配電盤・分電盤の低圧電源回路の保護に
・1台で線間と接地間の両方を防護できます
・接点端子つきなので、劣化を遠隔監視できる
| キーワード | クラスII 交流100V 交流200V 単相2線 単相3線 三相3線 三相4線 漏電遮断器の2次側 漏電遮断器の1次側 DINレール/ねじ取付け 接点端子あり |
|---|---|
| 製品情報 |

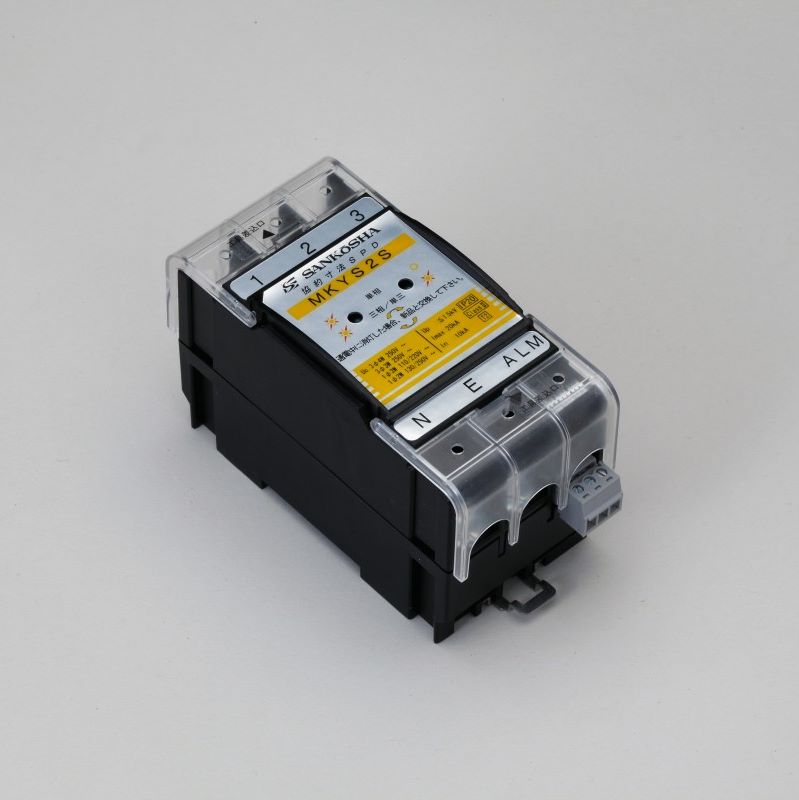

製品名：MKYS2S 品目コード：1111022650 |
環境条件
使用場所： 屋内
使用温度: -20°C ～ +60°C の範囲
保管温度: -40°C ～ +70°C の範囲
相対湿度: 30 ～ 90% の範囲

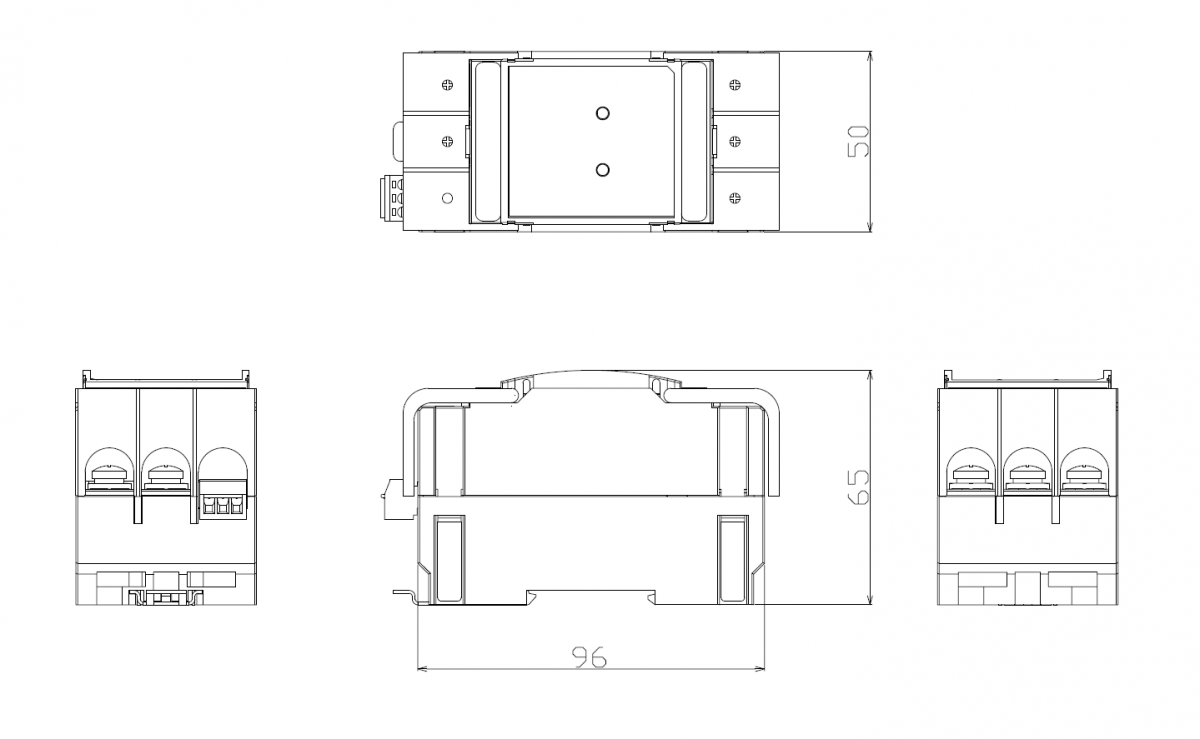

外形寸法図（単位: mm）
配線図と接続条件
SPD端子
| ケーブル | 断面積 5.5 ～ 14 mm2 |
| 接続 | 圧着端子と絶縁キャップを使用してください |
| ケーブルの締付け |
M5 ねじ（製品に付属しています） |
| 締付けトルク |
2.0 ～ 2.5 N·m |
接点端子
| ケーブル |
より線：断面積 0.05 ～ 2 mm2（AWG 30 ～ 14） |
| 動作 |
C接点 |
| 11-12間 |
正常時：ON、劣化時：OFF |
| 11-14間 | 正常時：OFF、劣化時：ON |
| 最大使用電圧/電流 |
交流250V/1.5A、直流110V/0.2A |
推奨SPD外部分離器
| 種別 | 品目コード | 製品名 |
| SPD分離器 | 1111042008 | SPD用ヒューズ BF3-100/200-20kA-B |
|
単極ヒューズ |
1112005003 1112005004 1112005005 |
筒型ヒューズ FDS-20kA-NB ヒューズホルダ HK1551 ヒューズカバー HC-15 |
仕様
| 試験規格 | ー | JIS C 5381-11:2014 |
|---|---|---|
| 試験クラス分類 | ー | クラス II |
| 最大連続使用電圧 UC |
ー |
交流 250 V |
| 公称放電電流 In | 8/20 μs | 10 kA |
| 最大放電電流 Imax | 8/20 μs | 20 kA |
| 電圧防護レベル UP | 線間 | 1.3 kV 以下 |
| 電圧防護レベル UP | 対地間 | 1.5 kV 以下 |
| 過電流防護 | ー | 30A（FDS-20kA） |
| 定格短絡電流 ISCCR | ー | 交流 25 kA |
| 一時的過電圧特性 UT | 対地間 | 交流 335 V、5s |
| 漏電電流 IPE | 対地間 | 1 mA 以下 |
| 保護等級の分類 | ー | IP 20 |
| 劣化表示 | LEDによる |
LED 点灯：正常 LED 消灯：劣化（交換してください） |
| 質量 | ー |
約 200 g |
