電源用SPD
交流100/200V系 単相2線用 クラスII SPD | MZSR-200JK2ARIページ印刷
JIS C 5381-11: 2014
CB認証取得No:SE-76705
低圧電源用 JIS クラス II SPD
交流100V系 または 交流200V系
単相2線
漏電遮断器の1次側（接地相なしまたは不明）に使用
・配電盤・分電盤の低圧電源回路の保護に
・制御機器の電源回路の保護に
・接点端子つきなので、劣化を遠隔監視できる
・プラグインタイプのため、SPDプラグだけを交換でき、とても経済的
| キーワード | クラスII 交流100V 交流200V 単相2線 漏電遮断器の1次側（接地相なし） DINレール取付け 接点端子あり |
|---|---|
| 製品情報 |
製品名：MZSR-200JK2ARI 品目コード：1111042523 |
環境条件
使用場所： 機器室および器具箱内
使用温度・湿度： -40°C ～ +80°C、96% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +80°C、96% 以下（結露のないこと）
標高： 2000 m 以下

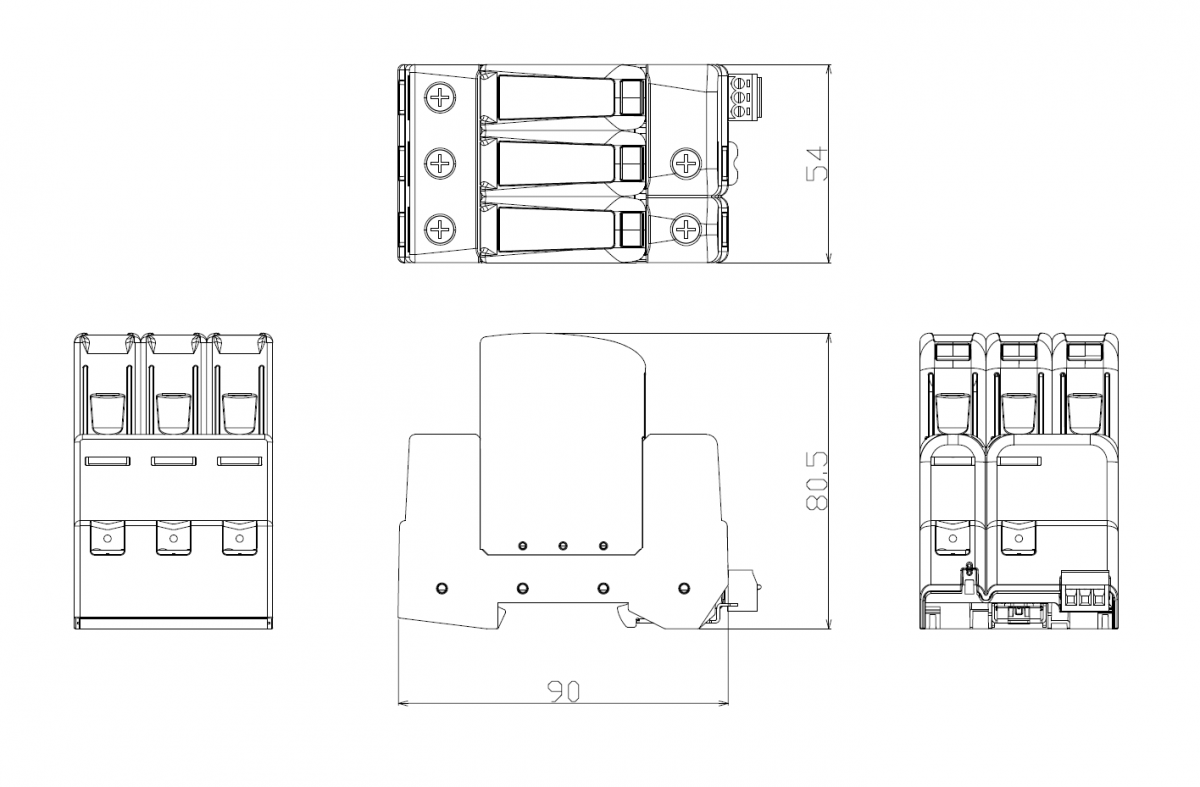

外形寸法図（単位: mm）

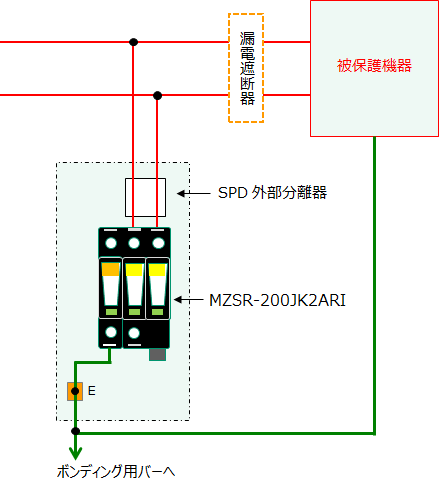

配線図と接続条件
SPDの適用電線
AWG 15 ～ 4 または 断面積 1.6 ～ 22 mm2 （より線、単線ともに）
電線の締付け
M5 ねじ（製品に付属）
締付けトルク
1.47 ～ 1.96 N·m （15 ～ 20 kgf·cm）
警報接点の適用電線
AWG 30 ～ 14 または 断面積 0.05 ～ 2 mm2
推奨SPD外部分離器
| 品目コード | 製品名 |
| 1112005003 | 筒型ヒューズ FDS-20kA-NB |
| 1112005004 | ヒューズホルダ HK1551 |
| 1112005005 | ヒューズカバー HC-15 |
仕様
| 試験規格 | ー | JIS C 5381-11:2014 |
|---|---|---|
| 試験クラス分類 | ー | クラス II |
| 最大連続使用電圧 UC |
L - PE 間、N - PE 間 |
交流 275 V |
| 公称放電電流 In | 8/20 μs | 20 kA |
| 最大放電電流 Imax | 8/20 μs | 40 kA |
| 電圧防護レベル UP | L - PE 間、N - PE 間 | 1.4 kV 以下 |
| 電圧防護レベル（5kA） UP | L - PE 間、N - PE 間 | 1 kV 以下 |
| 過電流防護 | ー |
ヒューズ：≦125A gG |
| 定格短絡電流 ISCCR | ー | 交流 25 kA |
| 一時的過電圧特性 UT | L - PE 間、N - PE 間 | 交流 335 V、5s |
| 漏電電流 IPE | L - PE 間、N - PE 間 | 交流 255 V にて 1 mA 以下 |
| 応答速度 TA | ー | 3 ns 以下 |
| 保護等級の分類 | ー | IP 20 |
| 劣化表示 | プラグ前面 |
正常：緑 劣化：赤 |
| 質量 | ー |
約 300 g |
