電源用SPD

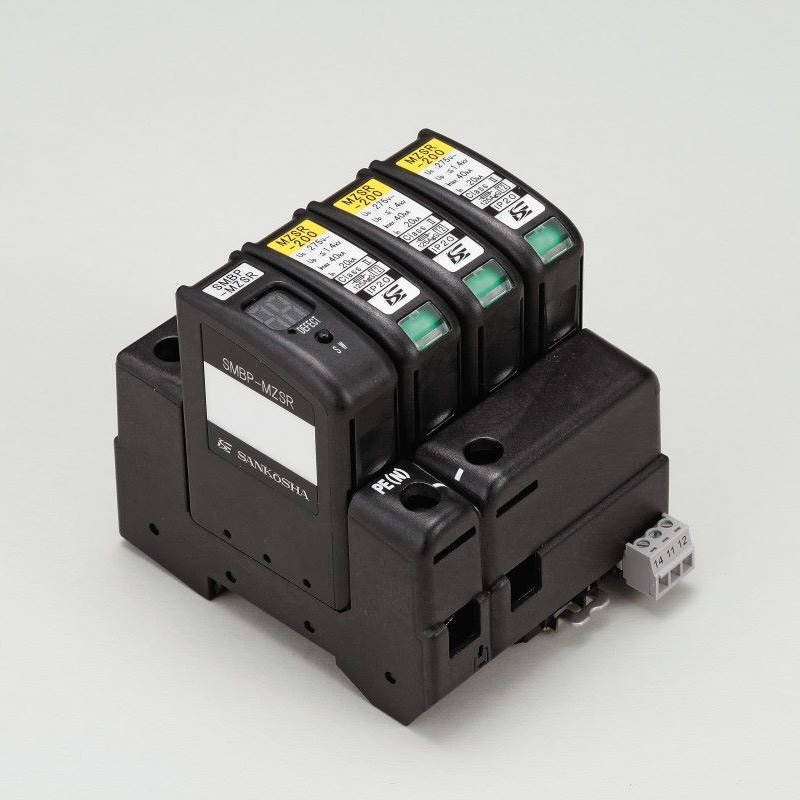

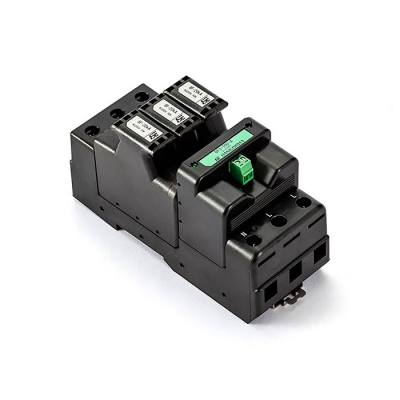

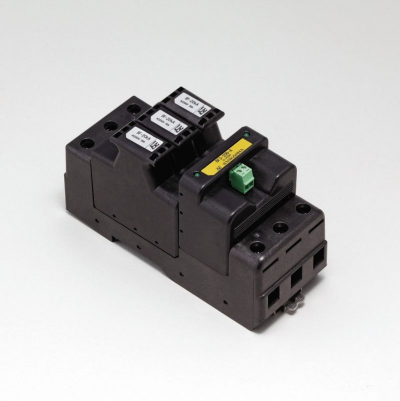

交流100/200V系 単相3線/三相3線用 クラスII SPD | SMBP-MZSR200JK3ページ印刷
JIS C 5381-11: 2014
低圧電源用 JIS クラス II SPD
交流100V系 または 交流200V系
単相3線 または 三相3線
漏電遮断器の2次側に使用
・配電盤・分電盤の低圧電源回路の保護に
・制御機器の電源回路の保護に
・雷サージ電流が流れた回数を表示するカウンターつき
・SPDが劣化する前に交換を知らせる機能があるため、安全性が高い
・接点端子つきなので、劣化を遠隔監視できる
・プラグインタイプのため、SPDプラグだけを交換でき、とても経済的
| キーワード | クラスII 交流100V 交流200V 単相3線 三相3線 漏電遮断器の2次側 DINレール取付け カウンター付き 接点端子あり |
|---|---|
| 製品情報 |
製品名：SMBP-MZSR200JK3 品目コード：1111042025 |
環境条件
使用場所： 機器室および器具箱内
使用温度・湿度： -25°C ～ +60°C、95% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +70°C、95% 以下（結露のないこと）
外形寸法図（単位: mm）
配線図と接続条件
単相3線（接地相あり）
|

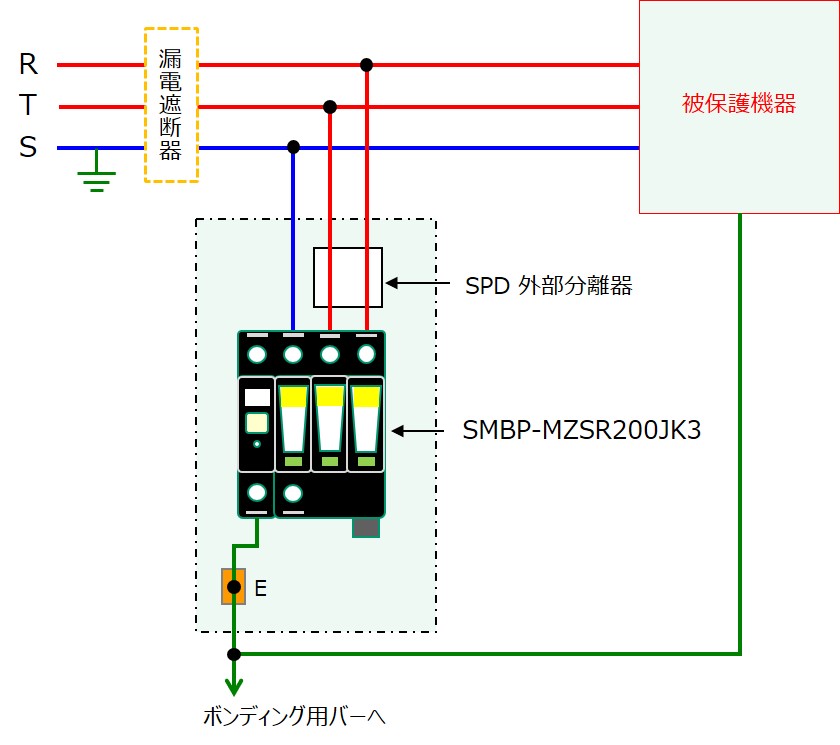

三相3線（接地相あり）
|

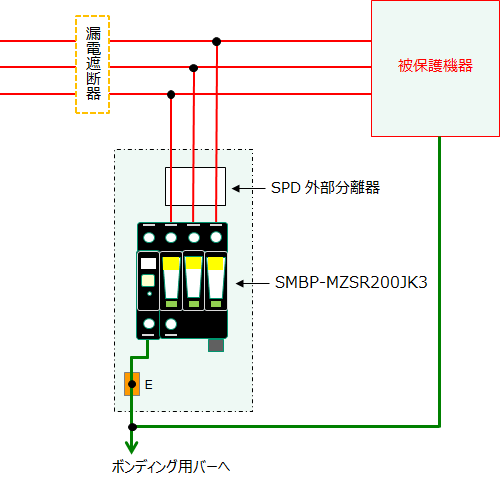

単相3線/三相3線（接地相不明）
SPDの適用電線
AWG 15 ～ 4 または 断面積 1.6 ～ 22 mm2 （より線、単線ともに）
電線の締付け
M5 ねじ（製品に付属）
締付けトルク
1.47 ～ 1.96 N·m （15 ～ 20 kgf·cm）
警報接点の適用電線
AWG 30 ～ 14 または 断面積 0.05 ～ 2 mm2
仕様
| 試験規格 | ー | JIS C 5381-11:2014 |
|---|---|---|
| 試験クラス分類 | ー | クラス II |
| 最大連続使用電圧 UC |
L - PE 間 |
交流 275 V |
| 公称放電電流 In | 8/20 μs | 20 kA |
| 最大放電電流 Imax | 8/20 μs | 40 kA |
| 電圧防護レベル UP | L - PE 間 | 1.4 kV 以下 |
| 電圧防護レベル（5kA） UP | L - PE 間 | 1 kV 以下 |
| 過電流防護 | ー | 125 A 以下（gG Fuse） |
| 定格短絡電流 ISCCR | ー | 交流 25 kA |
| 一時的過電圧特性 UT | L - PE 間 | 交流 335 V、5s |
| 漏電電流 IPE | L - PE 間、交流 255 V | 1 mA 以下 |
| 応答速度 TA | ー | 3 ns 以下 |
| 保護等級の分類 | ー | IP 20 |
| 劣化表示 | プラグ前面 |
正常：緑 劣化：赤 |
| 質量 | ー |
約 390 g |
