電源用SPD
交流100/200V系 単相2線用 クラスI SPD | MZG-200（2つ使用） ページ印刷
環境条件
使用場所： 機器室および器具箱内
使用温度・湿度： -40°C ～ +70°C、90% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +70°C、90% 以下（結露のないこと）
標高： 2000 m 以下
外形寸法図（単位: mm）
配線図と接続条件

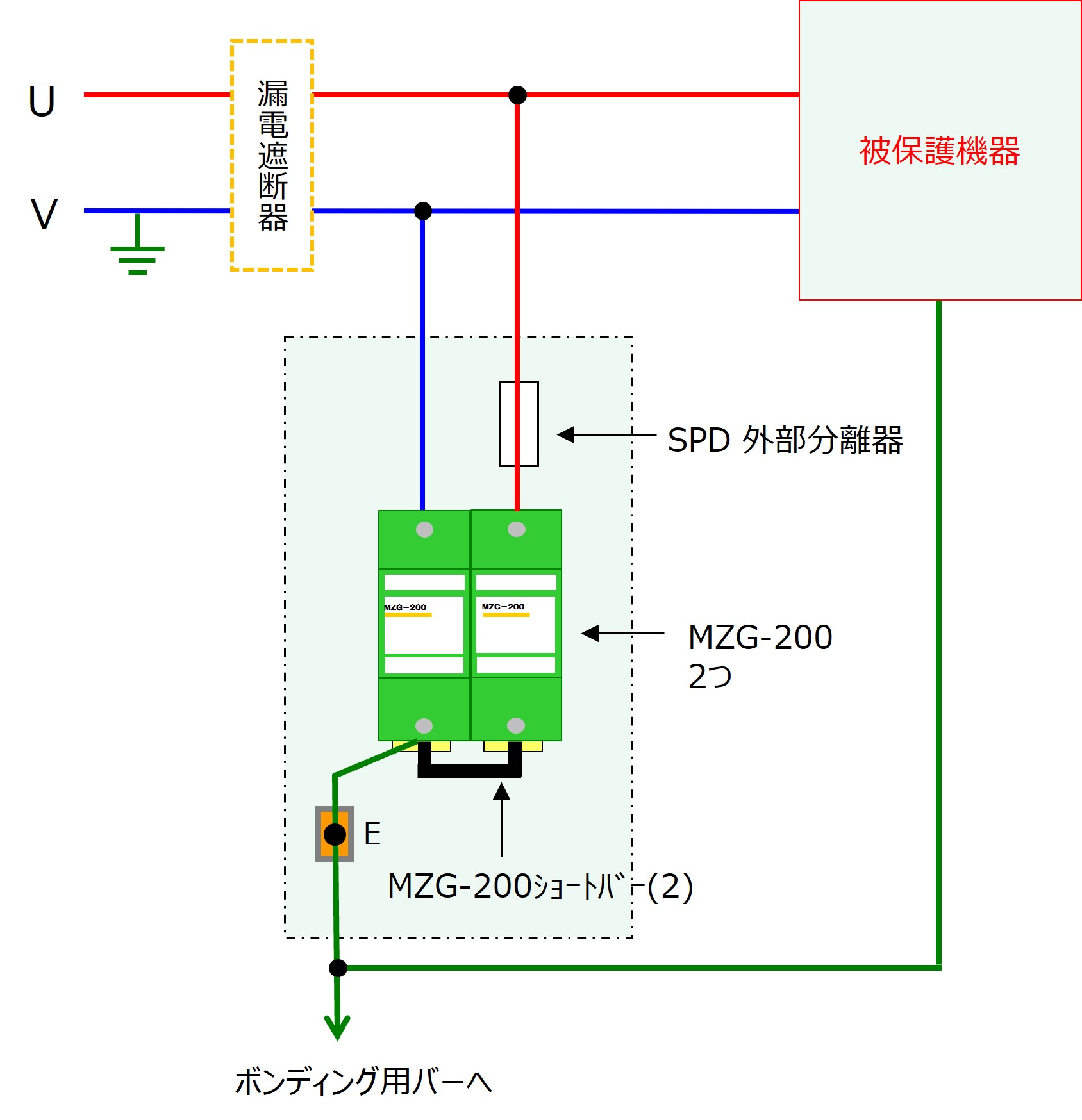

接地相あり
|

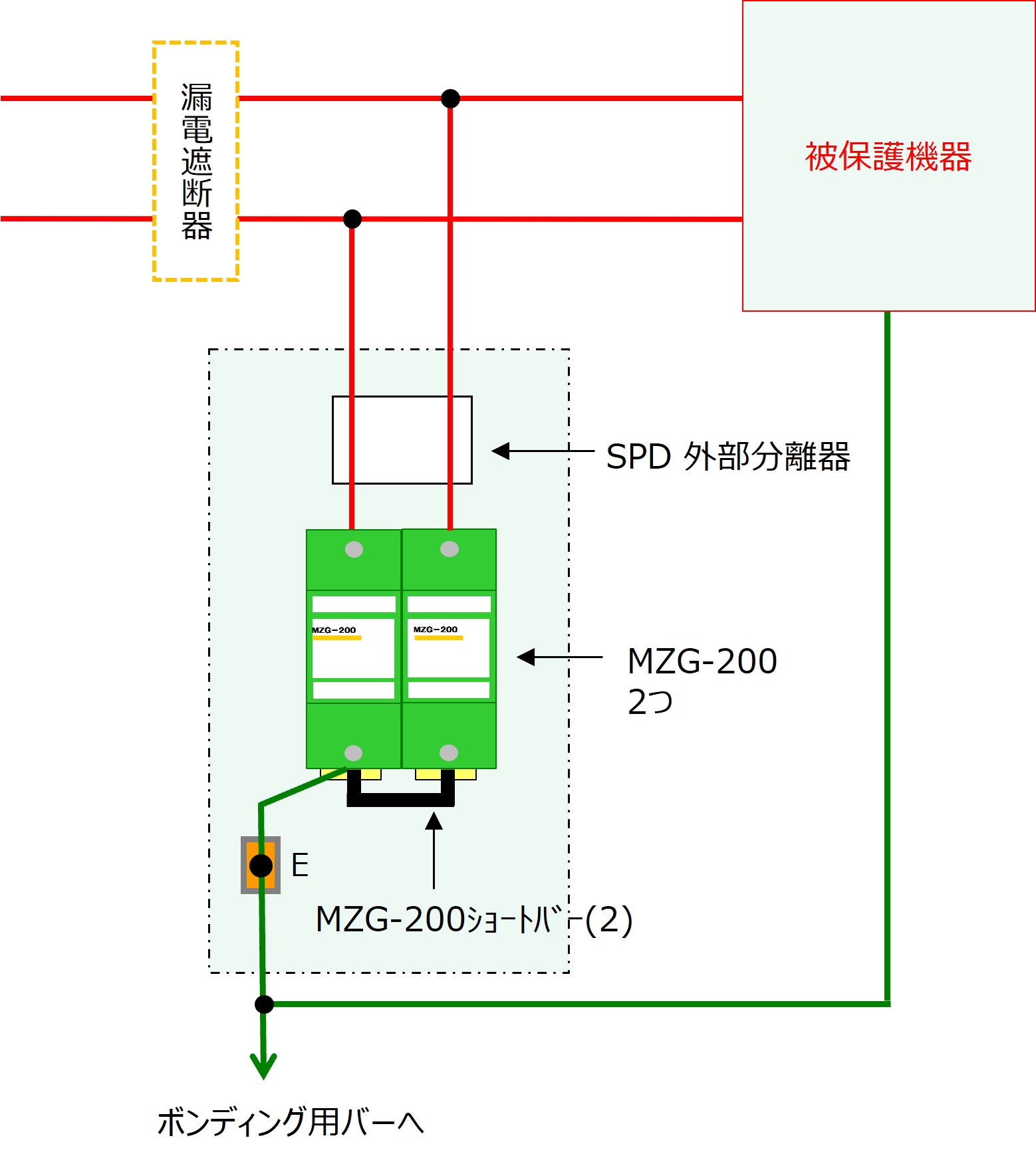

接地相不明
|
適用電線
AWG 10 ～ 4 または 断面積 5.5 ～ 22 mm2 （より線、単線ともに）
電線の締付け
M6 ねじ（製品に付属）
締付けトルク
2.94 ～ 3.43 N·m （30 ～ 35 kgf·cm）
ショートバー
| 品目コード | 品名 |
| 1111021545 | MZG-200ショートバー(2) |
仕様
| 試験クラス分類 | ー | クラス I |
|---|---|---|
| 最大連続使用電圧 UC | ー | 230 V（50/60Hz） |
| 漏れ電流 IPE | 直流 320 V | 20 μA 以下 |
| インパルス放電電流 Iimp | 10/350 μs | 50 kA |
| 公称放電電流 In | 8/20 μs | 20 kA |
| 電圧防護レベル UP | JISに基づく | 1.5 kV |
| 続流遮断定格 Ifi | UC = 230 V | 3 kA |
| 応答速度 |
ー |
3 ns 以下 |
| 質量 |
ー |
約 250 g（1製品あたり） |
