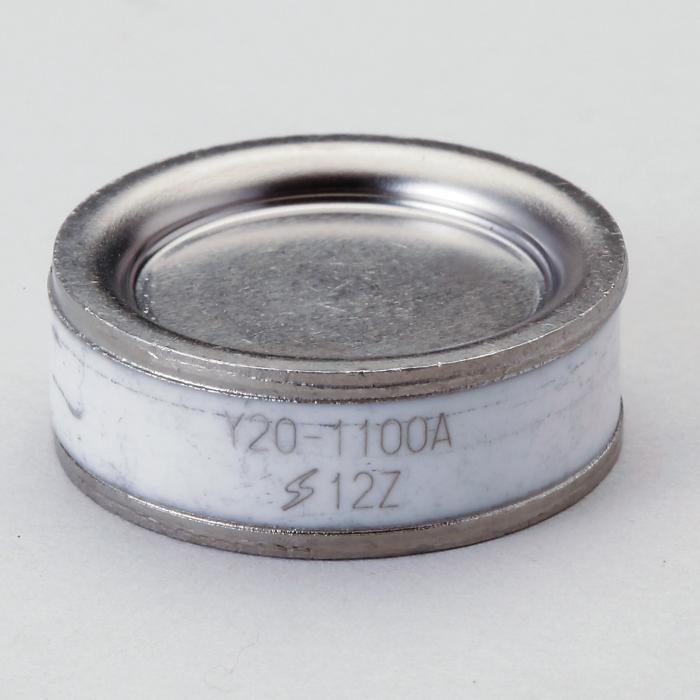

セラミックアレスタ（GDT）
Y20-1100Aページ印刷
2極アレスタ（GDT）
通信機器の通信回路の基板および電源回路の中性線と接地間に実装され、回線に誘起される誘導電圧およびTOV（一時的過電圧）などから機器を保護する目的で使用します。
他製品に比べ非常に大きな電流耐量(8/20µs、最大80kA)を有しています。
主な用途
・各種電子機器
・通信回線の防護
・AC電源
・インバータ
・電流耐量が非常に大きい
・静電容量が小さい
・ブロードバンド対応
・セラミック外囲器を使用しているため、熱や機械的衝撃に優れる
・繰り返しサージの電流耐量や温度環境特性に優れる
| キーワード | 2極 リード線なし 直流放電開始電圧 1100V |
|---|---|
| 製品情報 |
製品名：Y20-1100A 品目コード：1111008237 |
環境条件
使用温度・湿度： -40°C ～ +90°C の範囲、90% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +90°C の範囲、90% 以下（結露のないこと）
外形寸法図（単位: mm）
仕様
| 項目 | 条件 | 性能 |
| 直流放電開始電圧 | 100 V/s | 1100 V ± 220V |
| インパルス放電開始電圧 | 10/200 μs、3 kV | 2000 V 以下 |
| 絶縁抵抗 | DC 250 V | 100 MΩ 以上 |
| インパルス電流耐量 |
8/20 μs、80 kA ※ |
1 回 |
| インパルス電流耐量 |
8/20 μs、60 kA ※ |
10 回 |
| インパルス電流耐量 | 10/200 μs、10 kA ※ | 1 回 |
| 最大交流電流耐量 | AC 100A、1 s ※ | 1 回 |
| 直流ホールドオーバ電圧 | 10/200 μs、200A、給電 DC200mA、電圧150V | 150 ms 以下 |
| 耐用寿命 | 10/200 μs、500A | 1000 回 |
| 静電容量 | - | 5.0 pF 以下 |
| 質量 | - | 約 6.5 g |
※セラミック部に亀裂や電極の短絡等がなく放電すること
ご利用上の注意
本製品をAC電源に使用する場合は、必ずバリスタ等と併用してください。
アレスタ単体で使用すると続流が生じる可能性があります。
当社にはアレスタとバリスタが一体となったAVシリーズ（2極）、AV3Pシリーズ（3極）もございます。
